En quel matériau est fabriqué un module OEM standard ?

Les modules OEM (Original Equipment Manufacturer) sont des composants intégrés dans des équipements ou des systèmes pour répondre à des besoins spécifiques en matière de technologie. Ils jouent un rôle essentiel dans divers secteurs industriels, notamment l'électronique, l'automobile, l'aéronautique, et le médical. Leur conception repose sur des matériaux choisis pour leurs propriétés techniques, leur durabilité et leur capacité à fonctionner dans des environnements contraints. Découvrons quels sont les matériaux les plus couramment utilisés dans la fabrication des modules OEM standard et comment ces choix influencent leurs performances.

Les matériaux métalliques : Pour la robustesse et la conductivité

Pour illustrer l'utilisation des matériaux métalliques dans les modules OEM, il est utile d'explorer des exemples concrets dans différents secteurs industriels. Cela met en évidence comment les propriétés des métaux, telles que la robustesse, la conductivité, et la résistance à la corrosion, sont exploitées pour répondre aux exigences spécifiques de chaque application.

Dans le secteur automobile : Passer de la légèreté à la dissipation thermique

Dans l'industrie automobile, les modules OEM sont largement intégrés dans les systèmes électroniques des véhicules, tels que les unités de contrôle moteur, les capteurs de température, et les dispositifs de gestion de l'énergie. Les alliages d'aluminium sont fréquemment utilisés pour les boîtiers de ces modules en raison de leur légèreté, ce qui contribue à réduire le poids total du véhicule et à améliorer l'efficacité énergétique. Par exemple, les unités de contrôle électronique qui régulent les systèmes de freinage antiblocage (ABS) ou les capteurs de gestion de la transmission utilisent souvent des boîtiers en aluminium pour protéger les composants internes contre la chaleur et les vibrations.

De plus, l'aluminium étant un excellent conducteur thermique, il permet de dissiper efficacement la chaleur générée par les circuits électroniques, ce qui est nécessaire pour maintenir la performance et la fiabilité des composants dans un moteur soumis à des températures élevées. Cela réduit le risque de surchauffe et prolonge la durée de vie des systèmes électroniques embarqués.

Dans l'aéronautique : Des alliages spécifiques pour des conditions extrêmes

Dans l'aéronautique, les modules OEM doivent fonctionner dans des conditions extrêmement rigoureuses, telles que des variations de température importantes, des pressions élevées, et une exposition à des vibrations constantes. Les alliages spécifiques, comme l'acier inoxydable et le titane, sont couramment utilisés pour ces applications. Par exemple, les modules de capteurs de pression utilisés dans les systèmes hydrauliques des avions sont souvent fabriqués à partir d'acier inoxydable. Ce matériau offre une résistance exceptionnelle à la corrosion et supporte les environnements humides et salins auxquels les composants sont exposés à haute altitude.

Le titane, quant à lui, est utilisé dans les modules intégrés aux systèmes de contrôle de vol en raison de son rapport résistance/poids élevé. Il est capable de supporter les contraintes mécaniques tout en étant suffisamment léger pour minimiser l'impact sur le poids total de l'appareil. De plus, sa capacité à résister aux températures élevées et aux contraintes de fatigue le rend idéal pour les applications critiques en aéronautique.

Dans l'industrie électronique : L'utilisation du cuivre pour la conductivité et la gestion thermique

Dans le domaine de l'électronique, le cuivre est un matériau clé dans la conception des modules OEM, en particulier pour les circuits imprimés et les composants de dissipation thermique. Sa conductivité électrique exceptionnelle en fait le matériau de choix pour les pistes de circuits et les connexions entre les composants électroniques. Par exemple, les cartes mères d'ordinateurs, qui nécessitent un transfert de signal rapide et efficace, utilisent du cuivre pour garantir que les signaux électroniques circulent avec un minimum de résistance.

En outre, pour les modules OEM utilisés dans les équipements de haute puissance, tels que les amplificateurs RF (radiofréquence) ou les alimentations électriques industrielles, des plaques de cuivre sont souvent intégrées pour améliorer la gestion thermique. Cela permet de dissiper la chaleur produite par les composants et d'éviter toute surchauffe qui pourrait entraîner des dysfonctionnements. Dans les centres de données, où la densité des composants électroniques est élevée, les modules de gestion thermique équipés de dissipateurs en cuivre jouent un rôle essentiel pour maintenir les serveurs à une température de fonctionnement optimale.

Le secteur médical : L'usage de l'acier inoxydable pour la stérilité et la durabilité

Les dispositifs médicaux intégrant des modules OEM doivent souvent répondre à des normes strictes en matière d'hygiène et de sécurité. L'acier inoxydable est donc couramment utilisé pour les boîtiers et les supports structurels des modules, notamment dans les équipements d'imagerie médicale, les appareils de diagnostic et les dispositifs implantables. Par exemple, dans les systèmes d'IRM (imagerie par résonance magnétique), l'acier inoxydable est utilisé non seulement pour ses propriétés mécaniques, mais aussi pour sa compatibilité avec les environnements stériles. Il résiste à la corrosion due aux produits de nettoyage et de désinfection, garantissant ainsi une durabilité et une sécurité optimales.

Dans les dispositifs implantables, comme les stimulateurs cardiaques, les alliages d'acier inoxydable ou de titane sont utilisés pour les boîtiers afin de protéger les composants électroniques internes contre les fluides corporels. Ces matériaux doivent être biocompatibles et résister à la corrosion pour éviter toute réaction indésirable dans le corps humain.

Les polymères utilisés pour un OEM standard : Pour la légèreté et l'isolation

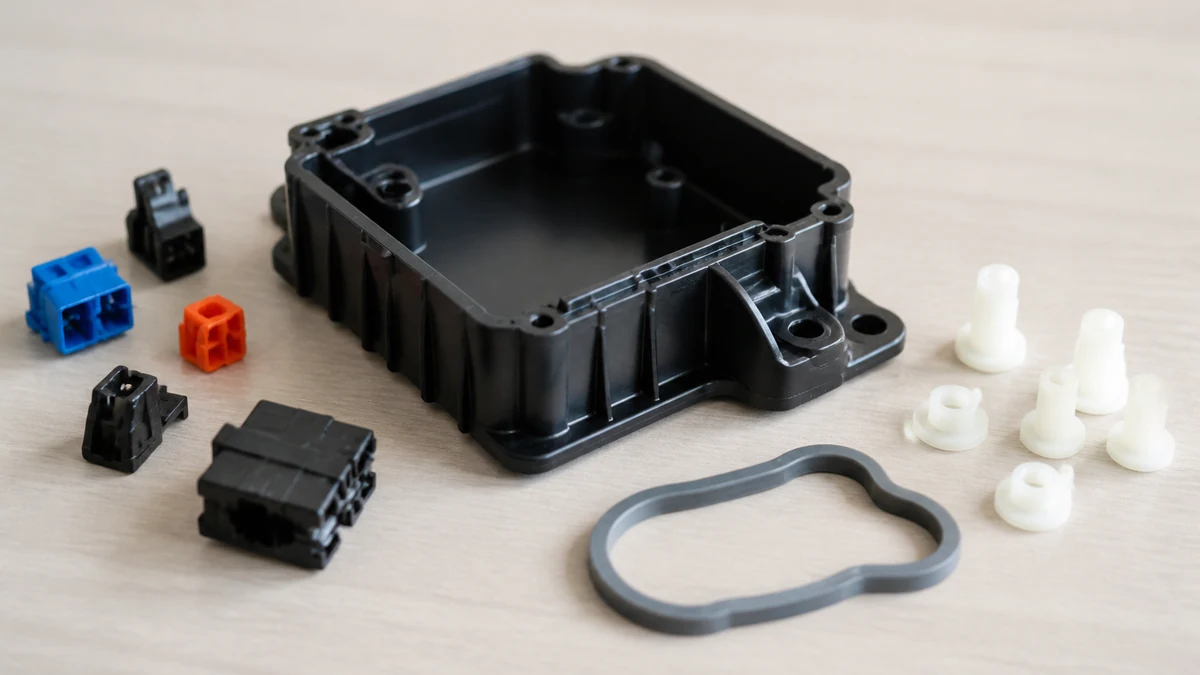

Les polymères jouent également un rôle important dans la fabrication des modules OEM. Les plastiques tels que le polycarbonate, le polypropylène, et les composites en fibre de verre sont souvent employés pour les boîtiers et les isolants électriques en raison de leur légèreté et de leur capacité à offrir une bonne isolation électrique. Le polycarbonate, par exemple, est résistant aux chocs et aux températures élevées, ce qui le rend idéal pour les applications nécessitant une protection robuste et légère.

Les résines époxy sont fréquemment utilisées dans les circuits imprimés pour encapsuler les composants et protéger les circuits des environnements humides ou corrosifs. Les polymères sont également choisis pour leur capacité à absorber les vibrations, ce qui est utile dans les applications industrielles où les modules sont exposés à des mouvements répétitifs ou à des chocs.

Les matériaux composites, qui associent des fibres de renforcement (comme la fibre de carbone ou de verre) à une matrice polymère, offrent une combinaison unique de rigidité, de légèreté et de résistance aux environnements difficiles. Ils sont particulièrement prisés dans les secteurs aéronautiques et automobiles, où les modules OEM doivent être à la fois performants et légers pour améliorer l'efficacité énergétique des équipements.

Les matériaux céramiques des OEM standards : Entre stabilité et performances thermiques

Les matériaux céramiques sont moins courants dans les modules OEM, mais ils jouent un rôle dans certaines applications spécifiques, notamment dans l’électronique haute performance. Les céramiques, telles que l’oxyde d’aluminium (alumine) ou le nitrure de silicium, sont utilisées pour leurs excellentes propriétés thermiques et leur stabilité dimensionnelle. Elles permettent de fabriquer des composants résistant à des températures extrêmement élevées tout en assurant une isolation électrique de qualité.

Dans les transducteurs ultrasonores, par exemple, les céramiques piézoélectriques sont employées pour leur capacité à convertir l'énergie électrique en ondes ultrasonores. Cette propriété est exploitée dans des applications variées, comme les capteurs, les dispositifs médicaux ou les systèmes de nettoyage ultrasonique. Les modules OEM intégrant ces matériaux céramiques peuvent fonctionner efficacement dans des conditions extrêmes où les polymères ou les métaux ne seraient pas adaptés.

Les céramiques peuvent également être utilisées pour les dissipateurs de chaleur ou les substrats des circuits imprimés dans des applications de haute puissance, où la gestion thermique est critique pour la longévité et la fiabilité des composants électroniques.

Ce qui se joue aux interfaces entre les matériaux

Un module OEM n’est pas une addition de matériaux, c’est un empilement de contacts. Chaque fois qu’un métal touche un autre métal, qu’un polymère est vissé contre une plaque ou qu’une céramique est brasée sur un support, une interface apparaît, et c’est presque toujours là que naissent les défaillances tardives. Les fiches techniques décrivent des matériaux isolés, très rarement leur cohabitation. Le travail d’intégration consiste donc à anticiper trois familles d’interactions : électrochimiques, thermomécaniques et électriques de contact. Les négliger produit des modules qui franchissent sans peine les essais initiaux et vieillissent mal une fois installés chez le client. Le sujet mérite d’autant plus d’attention qu’une interface se corrige difficilement une fois l’outillage lancé.

Couples galvaniques : le moins noble paye

Dès que deux métaux différents sont en contact électrique et qu’un film d’humidité les relie, une pile se forme et le métal le moins noble se corrode plus vite qu’il ne l’aurait fait seul. Une visserie inoxydable serrée directement sur un boîtier en aluminium illustre le cas classique : c’est l’aluminium qui s’attaque, autour de la vis, avec un gonflement blanchâtre de produits de corrosion qui finit par bloquer le démontage. Le phénomène s’amplifie quand la surface du métal noble est grande devant celle du métal attaqué, et quand l’ambiance est saline ou sujette à la condensation. Les parades sont connues : bague ou rondelle isolante, revêtement de conversion, dépôt intermédiaire compatible, géométrie qui empêche l’eau de stagner dans l’assemblage.

Dilatations inégales et fatigue thermique

Un module chauffe en service et refroidit à l’arrêt, parfois plusieurs fois par jour. Or les familles de matériaux ne se dilatent pas au même rythme : les céramiques techniques bougent peu, les métaux davantage, les polymères beaucoup plus encore. Sur un assemblage rigide, cet écart se traduit par une contrainte à chaque cycle, et la contrainte se concentre sur le maillon le plus mince, généralement un joint brasé, un collage ou une piste conductrice. La rupture n’arrive pas au premier cycle mais après des milliers, ce qui la rend difficile à reproduire en essai accéléré et coûteuse à découvrir tard. Les concepteurs jouent alors sur des matériaux d’interface souples, des semelles à dilatation intermédiaire ou des géométries qui laissent respirer l’empilement.

Les revêtements de contact, quelques microns décisifs

Un connecteur ne conduit que par les aspérités qui se touchent réellement, et le revêtement déposé sur ces surfaces décide de la stabilité de la liaison dans le temps. L’étain reste économique mais s’oxyde et flue sous charge ; l’or demeure stable et impose une sous-couche de nickel qui bloque la diffusion, ce qui en fait une solution réservée aux contacts sensibles. Les vibrations introduisent un troisième mécanisme, le micro-frottement, qui use lentement le revêtement et accumule des oxydes isolants au creux du contact. Mélanger deux revêtements différents de part et d’autre d’un même connecteur reste une source classique de dérive de résistance en vieillissement. La bonne pratique consiste à figer très tôt le couple de revêtements retenu et à le faire respecter par tous les fournisseurs de connectique du projet, y compris pour les câbles livrés en accessoire.
