Le verre

Ce que le verre est physiquement

Un solide qui a conservé le désordre du liquide

Dans un cristal, les atomes occupent des positions qui se répètent selon un motif prolongé sur des millions de mailles, si bien qu’en connaissant quelques atomes on connaît tout le solide. Le verre fonctionne autrement. Il présente un ordre local très régulier mais aucun ordre à longue distance : la silice fondue construit des tétraèdres où un atome de silicium est entouré de quatre atomes d’oxygène, ces tétraèdres se relient par leurs sommets, mais les angles entre voisins varient d’un site à l’autre. Le réseau ne se répète donc jamais à l’identique. On parle de réseau vitreux, et cette configuration est celle d’un liquide dont le refroidissement a été assez rapide pour empêcher les atomes de se ranger.

Cette absence de périodicité a des conséquences très concrètes. Un verre n’a ni plan de clivage privilégié, ni joints de grains, ni orientation préférentielle : il est isotrope dans toutes les directions, ce qui explique qu’une pièce de verre se comporte de la même façon quel que soit le sens dans lequel on la sollicite. L’absence de frontières internes explique aussi la transparence, puisque rien ne vient dévier ni absorber la lumière visible sur son trajet. Un verre parfaitement homogène n’est teinté que par ce qu’on lui ajoute, oxydes de fer, de cobalt, de sélénium ou de manganèse, et par son épaisseur. Le classique reflet vert sur la tranche d’une vitre ordinaire trahit simplement le fer résiduel des sables employés.

Transition vitreuse et viscosité qui décroît sans rupture

Un corps cristallin possède une température de fusion nette : au degré près, il passe de l’état solide à l’état liquide, et la chaleur absorbée sert à défaire le réseau. Le verre ignore ce comportement. Quand on le chauffe, sa viscosité décroît de façon continue, sur plusieurs centaines de degrés, sans qu’aucun palier ne marque un changement d’état. On définit alors une température de transition vitreuse, souvent notée Tg, qui n’est pas un point de fusion mais la zone où le matériau cesse de se comporter en solide rigide pour devenir progressivement déformable. Pour un verre sodocalcique ordinaire, cette zone se situe grossièrement entre 520 et 570 °C, et le ramollissement exploitable en atelier se lit plutôt autour de 550 à 600 °C.

Les verriers ne raisonnent d’ailleurs pas en températures mais en viscosités de travail. Il existe un point où la matière coule librement et se laisse affiner, un autre où elle tient sur la canne et accepte le soufflage, un autre encore où elle garde sa forme mais relâche encore ses contraintes internes. Toute la conduite d’un four, d’un float ou d’un cordon de recuit consiste à faire passer le verre par ces plages dans le bon ordre et à la bonne vitesse. C’est aussi ce qui rend le verre si commode à mettre en forme : là où un métal exige un moule et une solidification franche, le verre offre une large fenêtre pendant laquelle il reste malléable.

Pourquoi il casse net au lieu de se déformer

Un métal ductile encaisse une surcharge en se déformant : les plans atomiques glissent les uns sur les autres grâce aux dislocations, l’énergie se dissipe, et la pièce se tord avant de rompre. Ce mécanisme suppose un réseau ordonné dans lequel une dislocation peut se propager. Le verre n’en dispose pas. Sollicité au delà de sa limite, il ne possède aucun mode de dissipation plastique à température ambiante : l’énergie s’accumule jusqu’à ce qu’un défaut cède, et la fissure part alors à très grande vitesse en libérant cette énergie. La rupture est dite fragile, non parce que le matériau serait faible, mais parce qu’elle survient sans avertissement et sans déformation préalable visible.

Cette fragilité s’accompagne d’un paradoxe utile à comprendre : le verre est intrinsèquement très résistant en compression, bien plus qu’en traction. Une colonne de verre supporte des charges considérables, alors qu’une plaque fléchie rompt à un niveau de contrainte bien plus modeste. Toute la conception des ouvrages verriers découle de là. On évite de mettre le verre en traction de bord, on répartit les appuis, on interdit le contact direct entre le verre et un métal dur, et l’on préfère des cales souples qui répartissent l’effort. La même logique commande de ne jamais serrer un panneau dans une feuillure trop juste : le verre dilaté qui vient buter sur un cadre rigide se met lui même en contrainte.

Les microfissures de surface, vrai facteur limitant

La résistance théorique du verre, calculée à partir des liaisons entre silicium et oxygène, est spectaculaire, de l’ordre de plusieurs milliers de mégapascals. La résistance réellement observée sur une vitre est très inférieure, souvent d’un ou deux ordres de grandeur. L’écart ne vient pas de la matière mais de sa peau. La surface d’un verre porte d’innombrables microfissures invisibles à l’œil, héritées de la manipulation, du contact avec des outils, des poussières abrasives ou simplement du refroidissement. Chacune concentre les contraintes à son extrémité, et c’est toujours à partir de l’une d’elles que part la rupture. Un verre fraîchement formé et jamais touché est bien plus solide qu’un verre manipulé.

De ce constat découlent des règles pratiques que l’on retrouvera tout au long de cette rubrique. Une rayure de chant est bien plus dangereuse qu’une rayure de face, parce que le bord est la zone la plus sollicitée en traction lors d’une flexion. Un éclat sur l’arête d’un plateau de table est donc à traiter sans attendre, non pour l’esthétique mais parce qu’il constitue un amorçage. La corrosion sous contrainte aggrave encore le phénomène : en présence d’humidité, une fissure soumise à une charge permanente progresse lentement, ce qui explique que des vitrages cèdent parfois des mois après le choc qui les avait simplement marqués. Protéger les chants, c’est protéger la pièce entière.

Les grandes compositions et ce qu’elles changent

Le sodocalcique, verre de tous les jours

La très grande majorité du verre produit dans le monde appartient à la famille sodocalcique. Sa recette associe de la silice, apportée par des sables de grande pureté, un fondant sodique qui abaisse fortement la température de fusion, et de la chaux qui rend le résultat insoluble et durable. Sans fondant, il faudrait dépasser 1700 °C pour liquéfier la silice seule, ce qui serait industriellement déraisonnable ; sans stabilisant calcique, on obtiendrait un verre soluble dans l’eau. Cette combinaison donne un matériau bon marché, très transparent, facile à mettre en forme, et présent aussi bien dans les vitrages que dans les bouteilles, les bocaux et la verrerie de table courante.

Son défaut principal est thermique. Le sodocalcique se dilate relativement beaucoup lorsqu’il chauffe, de sorte qu’un écart de température entre deux zones d’une même pièce crée immédiatement des contraintes. Un verre à eau rempli d’eau bouillante, une plaque de vitre dont une moitié reste à l’ombre, un plat sorti du four et posé sur un plan humide : autant de situations où la différence de dilatation entre zones suffit à provoquer la rupture. C’est la raison pour laquelle un verre sodocalcique ordinaire ne doit jamais être considéré comme un contenant de cuisson, même s’il en a l’apparence.

Borosilicate, cristal au plomb, trempe chimique

Le borosilicate remplace une part des fondants alcalins par de l’oxyde de bore. Le réseau y est plus rigide et surtout beaucoup moins dilatable : son coefficient de dilatation est environ trois fois plus faible que celui d’un sodocalcique, ce qui lui donne une excellente tenue au choc thermique. C’est le verre de la verrerie de laboratoire, des plats à four, de certaines vitres de poêle et de nombreux corps de lampe. Il résiste également mieux aux attaques chimiques. En contrepartie, il fond plus haut, se travaille moins facilement et coûte sensiblement plus cher que le verre ordinaire.

Le verre au plomb, appelé cristal lorsque la teneur en oxyde de plomb est suffisante, suit une logique inverse : l’oxyde lourd augmente l’indice de réfraction et la densité, d’où cet éclat très reconnaissable et cette sonorité longue quand on frappe le bord d’un calice. Il est en revanche plus tendre, donc plus facile à tailler mais aussi plus sensible aux rayures, et sa tenue thermique est médiocre. La trempe chimique constitue encore une autre voie : par échange ionique en bain de sels fondus, on remplace en surface de petits ions par des ions plus volumineux, ce qui met la peau du verre en compression. La pièce devient très résistante aux rayures et à la flexion sans que sa géométrie ait besoin d’être plane, ce qui explique son emploi sur les écrans et l’optique.

La vitrocéramique, un cas à part

La vitrocéramique n’est pas un verre au sens strict mais un verre que l’on a fait cristalliser de façon contrôlée après formage. On introduit dans la composition des agents nucléants, puis on conduit un traitement thermique qui fait germer une multitude de microcristaux au sein de la matrice vitreuse. Le résultat est un matériau biphasé dont la dilatation globale peut être rendue pratiquement nulle sur une large plage, parce que la phase cristalline se contracte quand la phase vitreuse se dilate. De là vient son aptitude à supporter des gradients thermiques extrêmes, celle d’une table de cuisson chauffée localement au rouge ou d’une vitre d’insert devant un foyer.

Cette parenté avec le verre est trompeuse à l’usage. Une plaque vitrocéramique reste très sensible aux chocs ponctuels, en particulier au coin, et sa surface se raye avec du sucre cristallisé ou des grains de sable pris sous une casserole. Surtout, sa composition la rend incompatible avec la refonte du verre d’emballage : quelques éclats suffisent à créer dans un bain de verrerie des inclusions infusibles qui condamnent la production. Le même raisonnement vaut, pour des raisons voisines, pour le borosilicate culinaire et le cristal, dont il sera question plus loin.

Fabriquer le verre, de la carrière au ruban plan

Les matières premières et le rôle du calcin

Un mélange vitrifiable classique repose sur trois ingrédients principaux. La silice constitue le formateur de réseau et représente la part dominante de la charge ; elle provient de sables siliceux sélectionnés pour leur faible teneur en oxyde de fer, car ce dernier verdit le produit fini. Le carbonate de sodium joue le rôle de fondant et abaisse considérablement la température de fusion. Le calcaire, source de chaux, apporte la stabilité chimique sans laquelle le verre s’altérerait au contact de l’eau. À ce trio s’ajoutent des correcteurs en petites quantités : alumine pour la durabilité, magnésie pour ajuster la viscosité, affinants pour aider à chasser les bulles, colorants ou décolorants selon la production visée.

Le quatrième ingrédient est le calcin, c’est à dire le verre broyé issu du recyclage et des chutes de production. Il ne s’agit pas d’un simple substitut : le calcin fond à une température inférieure à celle du mélange cru, puisqu’il a déjà subi les réactions de décomposition des carbonates. Chaque tonne réintroduite économise de l’énergie de fusion et évite l’extraction de matières neuves, tout en réduisant les émissions de dioxyde de carbone liées à la décarbonatation. C’est la raison pour laquelle les verreries d’emballage se battent pour la qualité du gisement collecté, et pourquoi une poignée de corps étrangers dans un conteneur a un coût sans commune mesure avec son volume.

Fusion, affinage, homogénéisation

Le four verrier fonctionne en continu, parfois pendant plus d’une décennie sans arrêt, car un four que l’on éteint se dégrade et coûte très cher à remettre en route. Le mélange est enfourné à une extrémité, flotte d’abord en surface du bain, puis se dissout progressivement dans le verre déjà fondu. La zone la plus chaude atteint des températures de l’ordre de 1500 °C. À ce stade, le bain est loin d’être utilisable : il contient des bulles de gaz issues de la décomposition des carbonates, des zones de composition inégale et des grains de silice non encore dissous. L’affinage consiste à faire remonter et éclater ces bulles, en s’appuyant sur des agents qui libèrent du gaz à haute température et grossissent les bulles existantes pour accélérer leur ascension.

Vient ensuite le conditionnement thermique. Le verre affiné est refroidi de façon contrôlée jusqu’à la viscosité de travail correspondant au procédé de formage retenu. Cette étape est décisive pour la régularité du produit : une inhomogénéité de température de quelques degrés se traduit par des différences d’épaisseur, des cordes optiques ou des défauts de forme. Les verriers surveillent en permanence les courants de convection dans le bain, car ce sont eux qui déterminent le temps de séjour de chaque volume de matière et donc son degré d’affinage.

Mettre en forme : flottage, soufflage, pressage, étirage

Pour le verre plat, la technique dominante depuis le milieu du vingtième siècle est le float, ou flottage. Le verre fondu est déversé en ruban continu sur un bain d’étain liquide, métal choisi parce qu’il reste liquide sur une très large plage de température, parce qu’il est plus dense que le verre et parce qu’il ne le mouille pas. Le ruban s’étale par gravité et par tension superficielle jusqu’à trouver spontanément une épaisseur d’équilibre, tandis que ses deux faces deviennent parfaitement parallèles. En tirant plus ou moins vite et en contenant latéralement le ruban, on obtient des épaisseurs courantes allant de deux à une douzaine de millimètres. Le procédé livre une surface polie sans aucun polissage, ce qui a rendu obsolètes les anciennes glaces doucies et polies mécaniquement.

Les autres procédés répondent à d’autres géométries. Le soufflage, manuel sur canne ou automatisé dans des machines à bouteilles, exploite la plasticité du verre pour former des corps creux à partir d’une paraison. Le pressage envoie une masse de verre dans un moule où un poinçon la contraint, technique employée pour les pièces épaisses, les isolateurs ou les plats. L’étirage, historiquement utilisé pour le verre à vitre avant le float, tire une feuille verticalement à partir du bain. Le fibrage, enfin, transforme le verre en filaments par centrifugation ou par passage dans des filières, base de la laine de verre et des renforts composites.

Le recuit et la lehr, étape invisible et décisive

Une pièce de verre refroidie librement à l’air se retrouve avec une peau solidifiée avant son cœur. Le cœur, en se contractant ensuite, tire sur une enveloppe déjà rigide, et la pièce conserve des contraintes internes permanentes. Selon leur ampleur, ces contraintes provoquent une rupture spontanée, parfois plusieurs heures après la fabrication, ou rendent tout usinage ultérieur impossible. Le recuit a pour objet de les effacer : on maintient la pièce dans la plage où le réseau vitreux peut encore se réarranger, puis on la refroidit assez lentement pour que le gradient de température reste faible.

Industriellement, cette opération se fait dans un long tunnel à zones de température décroissantes appelé lehr, que le ruban ou les articles traversent sur un convoyeur. La durée du passage dépend de l’épaisseur : plus la pièce est massive, plus le refroidissement doit être étalé, car c’est l’écart entre la surface et le cœur qui compte. Un verre correctement recuit est dit libre de contraintes résiduelles, condition sans laquelle il serait impossible de le couper proprement. Le contrôle se fait couramment en lumière polarisée, où les contraintes révèlent des franges colorées caractéristiques. Le même principe explique pourquoi un vitrail ou un objet soufflé à la maison, refroidi sans four de recuit, se fend souvent tout seul quelques jours plus tard.

Les verres de sécurité et leurs modes de rupture

Le verre trempé thermiquement

La trempe thermique consiste à réchauffer une pièce de verre déjà découpée et façonnée jusqu’aux environs de 620 à 700 °C, puis à refroidir brutalement ses deux faces par des rampes d’air. La peau se fige la première, le cœur se contracte ensuite en tirant sur elle, et l’on obtient l’exact inverse d’une pièce mal recuite : une surface durablement en compression équilibrée par un cœur en traction. Comme une fissure ne se propage que sous l’effet d’une traction, il faut désormais vaincre cette compression superficielle avant que quoi que ce soit ne casse. La résistance à la flexion et au choc thermique augmente très nettement, dans un rapport de plusieurs fois selon les épaisseurs et les procédés.

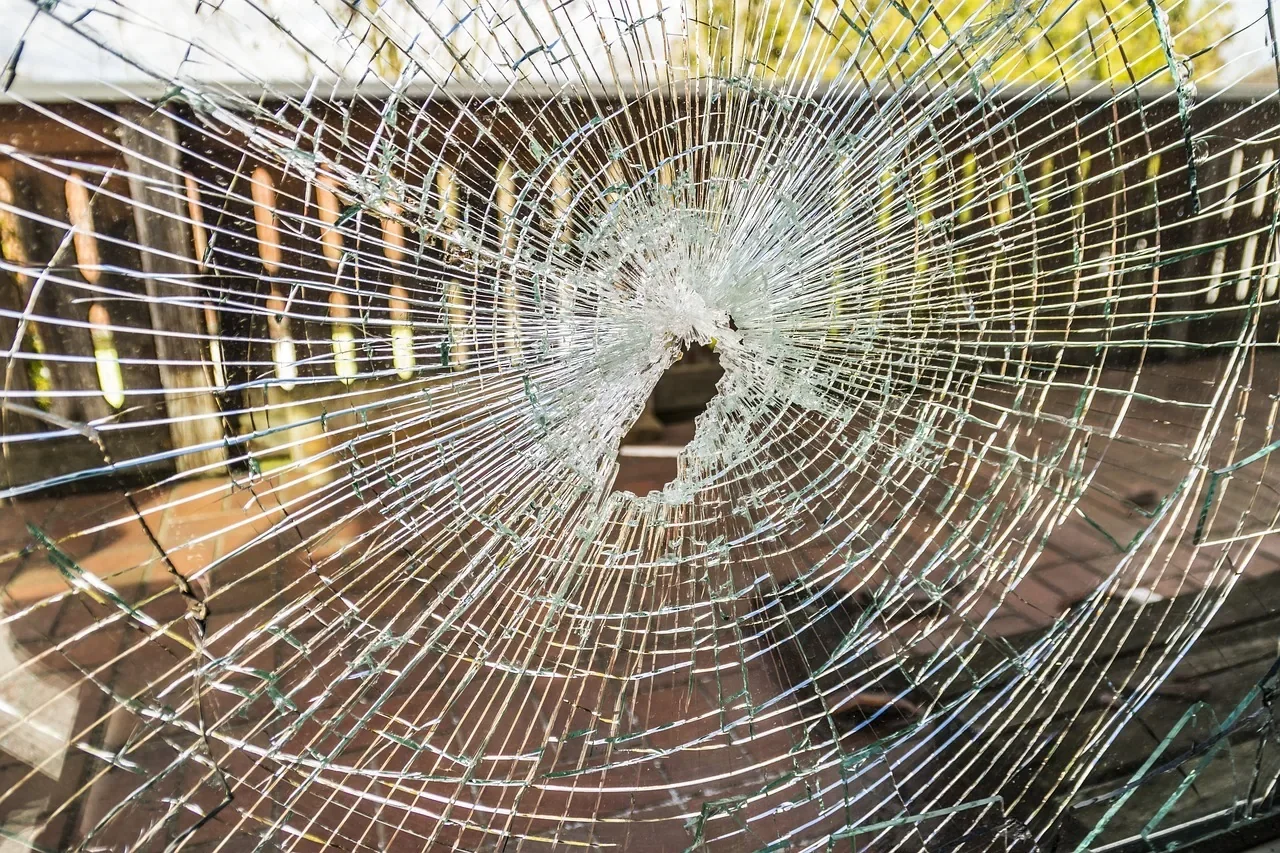

Le second effet de la trempe concerne le mode de rupture. Quand l’énergie stockée finit par être libérée, elle fragmente la totalité du panneau presque instantanément en petits morceaux à arêtes émoussées, au lieu des grands éclats coupants d’un verre recuit. C’est cette fragmentation qui justifie l’appellation de verre de sécurité : le risque de coupure profonde chute fortement. En revanche le panneau disparaît d’un coup, ce qui est inacceptable partout où le vitrage doit continuer à faire barrière après la casse. Les rares cas de casse spontanée évoqués par les professionnels sont attribués à des inclusions présentes dans le verre, qui gonflent lentement et finissent par déclencher la rupture sans cause extérieure ; le phénomène est marginal mais réel, et il explique certaines précautions de mise en œuvre.

Le verre feuilleté et son intercalaire

Le feuilleté associe au moins deux feuilles de verre collées par un ou plusieurs films plastiques, le plus souvent en butyral de polyvinyle, assemblés sous pression et chaleur en autoclave. Le verre casse comme du verre, mais les morceaux restent solidaires du film. Un pare brise fissuré garde sa forme, une garde corps feuilleté conserve sa fonction de retenue le temps de l’intervention, une verrière feuilletée ne laisse pas tomber ses éclats sur les occupants. Ce comportement fait du feuilleté le choix par défaut dès qu’il existe un risque de chute de personne ou d’éclats, en toiture, en allège, en garde corps ou au dessus d’une circulation.

L’intercalaire apporte des propriétés supplémentaires que l’on oublie souvent. Il absorbe une large part du rayonnement ultraviolet, ce qui limite la décoloration des textiles et des boiseries derrière une baie. Il amortit les vibrations et améliore l’affaiblissement acoustique, en particulier avec des films spécifiquement formulés pour cet usage. Il permet enfin de graduer la performance : en multipliant les feuilles et les films, on passe du simple maintien des morceaux à la résistance à l’effraction puis, dans des configurations très épaisses, à des niveaux de protection balistique. Un feuilleté se coupe encore de façon artisanale, en entaillant chaque face puis en séparant le film, mais le résultat sur chant est rarement aussi net qu’une découpe d’atelier.

Le verre armé, souvent mal compris

Le verre armé, reconnaissable à son treillis métallique noyé dans la masse, est un produit ancien obtenu par coulée continue avec incorporation d’une grille pendant le formage. Sa réputation de verre de sécurité mérite une nuance importante : la grille retient les morceaux et empêche l’ouverture d’une brèche, ce qui présente un intérêt réel pour le compartimentage et la tenue au feu, mais le verre lui même reste un verre recuit, qui casse en éclats coupants et dont la résistance mécanique n’est pas améliorée par l’armature. Il n’est donc pas l’équivalent d’un feuilleté pour la protection des personnes.

On le rencontre encore dans des vérandas anciennes, des toitures d’ateliers, des cages d’escalier ou des locaux techniques. Sa découpe est possible mais laborieuse : il faut entailler les deux faces, ouvrir la coupe, puis sectionner les fils un à un, ce qui laisse des pointes métalliques sur le chant. Ces fils constituent également son talon d’Achille en usage extérieur, car l’humidité qui atteint l’armature par un chant non protégé provoque une corrosion susceptible de faire éclater le verre autour d’elle. Un chant de verre armé se protège donc systématiquement.

Les vitrages isolants, une performance qui tient dans quelques millimètres

Anatomie d’un double vitrage

Un vitrage isolant n’est pas une simple superposition de deux verres. C’est un assemblage scellé dont chaque composant remplit une fonction précise, et dont la durée de vie dépend entièrement de l’étanchéité du périmètre. Deux feuilles de verre, dont l’une peut être feuilletée ou trempée selon l’exposition, encadrent une lame de gaz immobile. Cette lame est maintenue par un intercalaire, profilé creux collé sur le pourtour, dont l’intérieur est rempli d’un déshydratant. Deux barrières d’étanchéité complètent l’ensemble : une barrière primaire, généralement en butyl, plaquée entre l’intercalaire et le verre, qui bloque la migration de vapeur d’eau et la fuite du gaz, et une barrière secondaire périphérique, qui assure la tenue mécanique de l’assemblage.

L’isolation ne vient pas du verre, qui conduit plutôt bien la chaleur, mais du gaz emprisonné. Encore faut-il que ce gaz ne circule pas : si la lame est trop mince, la conduction domine ; si elle est trop épaisse, des courants de convection s’installent entre la face chaude et la face froide et dégradent le résultat. Il existe donc un optimum, situé pour l’air ou l’argon autour de douze à seize millimètres selon le gaz employé. Le remplissage à l’argon, plus lourd et moins conducteur que l’air, améliore encore le bilan. C’est cette géométrie optimisée de la lame qui explique qu’un double vitrage ne se juge jamais à son épaisseur totale mais à sa composition détaillée.

Couches à faible émissivité et contrôle solaire

Le progrès décisif des trente dernières années tient à un dépôt d’une extrême finesse, invisible à l’œil, appliqué sur l’une des faces intérieures de la lame. Une couche dite à faible émissivité laisse passer la lumière visible mais réfléchit le rayonnement infrarouge lointain, celui qu’émettent les corps à température ambiante. En hiver, la chaleur rayonnée par la pièce est renvoyée vers l’intérieur au lieu de traverser la lame. Le gain est considérable pour un supplément d’épaisseur nul, et ces couches sont aujourd’hui la norme sur les vitrages neufs. Elles expliquent la légère teinte que l’on perçoit parfois par réflexion sur une baie récente.

Le contrôle solaire répond à un problème inverse : limiter l’apport d’énergie en été. Les couches employées réfléchissent une partie du rayonnement solaire, y compris dans le proche infrarouge, tout en préservant autant que possible la transmission lumineuse. On mesure ce compromis par deux grandeurs complémentaires, le facteur solaire, qui exprime la part d’énergie solaire finalement transmise, et la transmission lumineuse. Choisir un vitrage revient donc à arbitrer entre lumière naturelle et apports thermiques, arbitrage qui dépend de l’orientation de la baie, de la présence de protections extérieures et du climat. Un vitrage à contrôle solaire posé sur une façade nord n’apporte à peu près rien et assombrit inutilement la pièce.

Ce qui fait vraiment la performance thermique et acoustique

La performance thermique d’un vitrage se lit au coefficient de transmission surfacique du seul vitrage, souvent noté Ug, exprimé en watts par mètre carré et par kelvin : plus il est bas, moins la chaleur s’échappe. Les ordres de grandeur les plus couramment cités montrent l’ampleur du progrès accompli. Un simple vitrage se situe autour de 5 à 6, un double vitrage ancien sans traitement autour de 3, un double vitrage moderne à faible émissivité rempli d’argon plutôt entre 1,1 et 1,4, et un triple vitrage équipé de deux couches descend en dessous de 1. Ces valeurs ne disent cependant rien de la menuiserie qui porte le verre, ni du pont thermique du bord scellé, deux postes qui pèsent lourd sur le résultat de la fenêtre complète.

L’acoustique obéit à une logique différente et parfois contre intuitive. Un triple vitrage n’est pas nécessairement plus performant qu’un double bien conçu face au bruit routier, parce que la symétrie de l’assemblage crée des résonances. Ce qui améliore l’affaiblissement, c’est la dissymétrie des épaisseurs de verre, l’usage d’un feuilleté doté d’un film acoustique, et l’élargissement de la lame. Un vitrage asymétrique de type quatre millimètres sur dix millimètres de lame sur dix millimètres feuilletés surpasse en général un vitrage symétrique de même épaisseur totale. Le premier maillon reste néanmoins l’étanchéité à l’air de la menuiserie : aucune composition de verre ne compense un joint de frappe défaillant.

La buée entre les verres, un diagnostic sans appel

Un vitrage isolant qui présente de la condensation sur ses faces intérieures, c’est à dire dans la lame elle même, est un vitrage mort. Le phénomène signifie que la barrière d’étanchéité périphérique a cédé, que de la vapeur d’eau entre dans l’assemblage et que le déshydratant contenu dans l’intercalaire est arrivé à saturation. Tant qu’il absorbe, rien ne se voit ; une fois saturé, la buée apparaît, d’abord de façon intermittente au petit matin, puis en permanence, jusqu’à laisser des traces minérales indélébiles sur les faces internes. Aucun nettoyage n’est possible, puisque ces faces sont inaccessibles, et le gaz de remplissage a de toute façon commencé à s’échapper.

Il faut distinguer ce cas des condensations superficielles, beaucoup plus banales. De la buée sur la face intérieure de la pièce indique un excès d’humidité ambiante ou une ventilation insuffisante, et se corrige par l’aération. De la rosée sur la face extérieure, par nuit claire, est au contraire le signe d’un vitrage très performant : la face extérieure reste froide parce qu’elle ne reçoit plus de chaleur de l’intérieur. Seule la condensation piégée dans la lame impose le remplacement du vitrage, et non de la fenêtre entière lorsque la menuiserie est saine.

Couper, percer et façonner le verre

Le principe : entailler, puis ouvrir

Couper du verre est un abus de langage. On ne l’enlève pas de matière comme on scie une planche, on crée un défaut orienté puis on le laisse se propager. La molette, petite roue de carbure de tungstène ou pointe de diamant, ne creuse qu’une entaille de quelques dizaines de micromètres qui laisse sous elle une fissure médiane amorcée en profondeur. C’est cette fissure, et non le sillon visible, qui guide la rupture. Toute la réussite d’une coupe se joue donc dans la qualité de cette amorce : régulière, continue, d’une seule passe, sans reprise ni retour en arrière.

Deux erreurs découlent directement de cette mécanique. Repasser sur une entaille ratée abîme la molette et crée une seconde amorce concurrente, si bien que la rupture hésite et part de travers. Appuyer trop fort produit un sillon large et blanchâtre, accompagné de poussière de verre, qui signale un écrasement plutôt qu’une fissuration nette. La bonne pression se reconnaît à un son continu et discret et à un trait presque invisible. Il faut également ouvrir la coupe rapidement : une entaille laissée plusieurs heures se referme lentement sous l’effet de l’humidité ambiante, ce qui rend la séparation nettement plus capricieuse.

Le geste, la lubrification, l’ouverture

Le verre se coupe sur un plan parfaitement stable, recouvert d’un feutre ou d’une moquette rase qui absorbe les irrégularités et empêche les éclats de rouler sous la feuille. La règle doit être tenue fermement et décalée de la largeur de la tête de l’outil ; beaucoup de coupes ratées viennent simplement d’une règle qui glisse en fin de course. Le trait se conduit d’un mouvement continu, du bord opposé vers soi ou l’inverse selon l’habitude, en franchissant les deux bords sans ralentir. La lubrification à l’huile de coupe ou au pétrole désaromatisé prolonge la vie de la molette et surtout retarde la refermeture de la fissure ; sur les épaisseurs supérieures à quatre millimètres, elle cesse d’être facultative.

L’ouverture suit immédiatement. Sur les petites pièces, un pincement à la main de part et d’autre du trait suffit, en fléchissant légèrement pour mettre l’entaille en traction. Sur les grandes feuilles, on positionne le trait au bord de la table, on soutient la partie en porte à faux et on exerce une pression progressive des deux côtés. Les bandes étroites se détachent à la pince à rogner, qui doit être présentée perpendiculairement au trait et non de biais. Une découpe qui ne part pas franchement ne doit jamais être forcée : mieux vaut recommencer une entaille parallèle à quelques millimètres que d’obtenir une cassure conchoïdale incontrôlée qui ruine la pièce.

Façonner les chants et percer

Un chant sortant de coupe est vif, irrégulier et couvert de microéclats : il coupe la main et fragilise la pièce. Le premier niveau de finition consiste à l’abattre légèrement à la pierre à affûter ou au bloc diamanté, sous filet d’eau, en présentant l’outil à quarante cinq degrés sur chaque arête. Les niveaux supérieurs relèvent de l’atelier équipé : rodage à la meule, puis polissage jusqu’à retrouver la transparence du chant, ou taille d’un biseau qui met le bord en valeur et joue avec la lumière. Le choix ne tient pas qu’à l’esthétique : un chant poli, exempt d’amorces, est mécaniquement plus résistant qu’un chant brut, ce qui compte pour toute pièce en flexion.

Le perçage se fait à la scie cloche diamantée ou au foret diamanté, à faible vitesse de rotation, sans percussion, et sous arrosage permanent qui évacue la boue et empêche l’échauffement local. On amorce le trou en inclinant légèrement l’outil pour éviter qu’il ne dérape, puis on redresse dès que la couronne est engagée. La règle d’or est de ralentir en fin de percée et, si possible, de retourner la pièce pour finir depuis l’autre face, afin d’éviter l’éclat de sortie qui arrache une écaille autour du trou. Il faut respecter des distances minimales entre un trou et le bord ou entre deux trous, faute de quoi la zone se fissure sous la moindre contrainte. Aucun de ces travaux ne s’envisage sur un verre trempé, ni sur un vitrage isolant scellé.

La sécurité n’est pas un supplément dans ce domaine : lunettes de protection obligatoires en raison des projections, gants résistants à la coupure pour la manipulation des grands formats, masque lors des ponçages à sec en raison des poussières fines, chaussures fermées, et transport des feuilles toujours à la verticale sur le chant, jamais à plat. Les chutes se ramassent à la balayette et au carton, jamais à la main nue, et se stockent dans un contenant rigide identifié.

Nettoyer, détacher, diagnostiquer une trace

La méthode de base : eau, tensioactif, raclette

Le verre propre ne demande presque rien. Une eau tiède additionnée d’une pointe de tensioactif neutre, une microfibre ou une éponge non abrasive pour décoller les salissures, puis une raclette à lame souple passée en bandes qui se recouvrent légèrement, en essuyant la lame à chaque passe : le résultat surpasse la plupart des produits vendus pour cet usage. L’enjeu n’est pas le pouvoir dissolvant mais l’évacuation complète du film d’eau, car ce sont les gouttelettes abandonnées qui sèchent en laissant leurs sels minéraux. Sur les grandes surfaces, travailler à l’ombre et par temps couvert évite que l’eau ne s’évapore avant d’être raclée.

Deux paramètres pèsent plus qu’on ne le croit : la dureté de l’eau et la propreté du textile. Une eau très calcaire dépose systématiquement un voile, quel que soit le soin apporté ; un rinçage final à l’eau déminéralisée ou un essuyage immédiat règlent la question. Un chiffon lavé avec un adoucissant, lui, redépose un film gras qui irise la surface à contre jour. Les microfibres destinées au vitrage se lavent donc sans adoucissant et se réservent à cet usage. Enfin, la lame de raclette est une pièce d’usure : dès qu’elle laisse une trace fine et régulière en fin de passe, elle est ébréchée et doit être changée.

Calcaire, voile blanc et corrosion alcaline

Le voile blanc le plus fréquent est un dépôt calcaire : eau dure séchée sur place, éclaboussures de douche, projections d’arrosage automatique. Il se traite par un acide faible, vinaigre blanc dilué ou acide citrique en solution, appliqué en compresse pour que le temps de contact fasse le travail à la place de la friction, puis rincé abondamment. La logique est toujours la même : laisser agir plutôt que frotter. Les dépôts anciens demandent plusieurs applications successives ; s’acharner en une seule fois avec un produit plus concentré n’améliore rien et met en danger les joints, les menuiseries et les métaux voisins.

Il existe cependant un voile qui ne part pas, et qu’il faut savoir reconnaître pour cesser d’essayer. Lorsqu’un verre a été soumis de façon répétée à des solutions alcalines chaudes, typiquement dans un lave vaisselle avec une eau douce et un dosage de détergent excessif, sa surface est réellement attaquée : les alcalins dissolvent lentement le réseau vitreux et laissent une microrugosité qui diffuse la lumière. Le verre paraît laiteux, mat, parfois irisé, et le défaut est dans le verre et non dessus. Aucun produit ne le récupère, parce qu’il n’y a rien à enlever. Seul un polissage mécanique très léger peut atténuer l’aspect, au prix d’un travail long et d’un risque de déformation optique. La prévention consiste à doser le détergent selon la dureté réelle de l’eau, à éviter les cycles très chauds pour la verrerie fine et à sortir les verres dès la fin du programme.

Silicone, peinture, adhésifs et résidus tenaces

Les résidus qui restent en relief relèvent d’une logique différente : on les enlève mécaniquement après les avoir ramollis, jamais l’inverse. Un excédent de mastic silicone se retire d’abord en masse au cutter ou à la lame de rasoir tenue à plat, puis la pellicule résiduelle se traite avec un solvant approprié laissé quelques minutes. Les traces de peinture fraîche partent à l’eau ; sèches, elles cèdent à la lame passée à très faible angle et lubrifiée par de l’eau savonneuse. Les adhésifs et leurs colles se ramollissent à l’alcool ménager, à l’essence de nettoyage ou par un léger chauffage au décapeur réglé au minimum, en gardant à l’esprit qu’un chauffage inégal peut fissurer un verre.

La lame est un outil redoutablement efficace mais impitoyable. Elle doit être neuve, propre, tenue presque parallèle à la surface, et toujours poussée dans un seul sens avec un film liquide entre elle et le verre. Une lame ébréchée ou un grain de sable coincé dessous raye la vitre sur toute la longueur du geste en un instant. Sur les verres à couche, sur les miroirs et sur les vitrages traités antipluie, la lame est proscrite en toute circonstance, car le traitement se trouve en surface et disparaît avec le premier passage. Le doute doit toujours conduire à commencer par le procédé le moins agressif, quitte à répéter.

Ce que les abrasifs abîment sans retour

La dureté du verre le place assez haut sur l’échelle de rayabilité, mais loin d’être invulnérable : le quartz des poussières ordinaires, le sable, certains grains de nettoyants en poudre et la laine d’acier le rayent sans difficulté. Une rayure n’est pas une salissure, c’est une géométrie nouvelle, et il n’existe aucun produit qui la comble durablement. Les crèmes à récurer, les tampons abrasifs verts, les éponges métalliques et les poudres blanches laissent un réseau de microrayures qui, sans être visibles une à une, rendent la surface terne et sensible aux reflets. Le phénomène est cumulatif et parfaitement irréversible à l’échelle domestique.

Le raisonnement vaut aussi pour les traitements de surface, beaucoup plus fragiles que le verre lui même. Un vitrage à couche, un miroir argenté sur sa face arrière, un verre sablé ou dépoli, un vitrage anti reflet : chacun porte une modification superficielle que le moindre abrasif détruit localement, en laissant une marque brillante ou terne impossible à raccorder. Le dépoli mérite une mention particulière, car sa microrugosité retient les corps gras et le calcaire ; il se nettoie donc plus souvent mais toujours plus doucement, avec beaucoup d’eau et sans jamais chercher à retrouver la transparence, qu’il n’a pas.

Réparer, restaurer ou remplacer

Rayures superficielles et polissage à l’oxyde de cérium

Une rayure se qualifie avant tout par le toucher. Si l’ongle passé perpendiculairement ne s’y accroche pas, la marque est superficielle et le polissage a des chances d’aboutir ; s’il s’y accroche, la rayure est profonde et le polissage ne fera que creuser une cuvette optique autour d’elle. Le traitement classique fait appel à l’oxyde de cérium, poudre rouge orangé délayée en pâte fluide, appliquée avec un feutre monté sur une machine tournant à vitesse modérée. Le principe n’est pas de remplir mais d’abraser tout le pourtour de la rayure jusqu’à faire disparaître le relief, ce qui suppose de retirer une infime épaisseur de verre sur une zone large.

Les précautions comptent autant que le produit. La surface doit rester humide en permanence, la machine doit être déplacée sans arrêt et sans jamais rester en place, et la température locale doit être contrôlée au toucher, car un échauffement ponctuel provoque une déformation, voire une fêlure. Le résultat se juge en réflexion et à contre jour : une zone polie trop longtemps devient une loupe qui déforme l’image, défaut plus gênant que la rayure d’origine. Sur un miroir, sur un verre à couche, sur un vitrage feuilleté fin ou sur un verre trempé, le polissage est déconseillé, et il est proscrit sur les faces intérieures d’un vitrage isolant, inaccessibles par construction.

Éclats de bord, impacts et fissures

Un éclat sur un chant ou sur un angle est plus sérieux qu’il n’en a l’air, puisqu’il crée exactement le type d’amorce à partir duquel une fissure se propage. Sur une pièce peu sollicitée, plateau de meuble ou étagère, on peut adoucir l’éclat à la pierre diamantée sous eau pour supprimer les pointes et arrondir la zone : la pièce reste utilisable et le risque de coupure disparaît. Sur un vitrage en feuillure, sur un garde corps ou sur toute pièce en flexion, cette réparation cosmétique ne rétablit rien et le remplacement s’impose. La règle pratique consiste à se demander si la zone abîmée travaille en traction lorsque la pièce est chargée.

Les impacts sur pare brise relèvent d’un savoir faire particulier et bien établi : on injecte sous vide une résine photopolymérisable dans le cône d’impact du verre extérieur, ce qui restaure la transparence et surtout stoppe la progression de la fissure. Cette technique fonctionne parce qu’un feuilleté conserve sa géométrie grâce au film intercalaire, ce qui laisse le temps d’intervenir. Elle reste limitée aux impacts de petite taille et éloignés du champ de vision, et elle ne s’applique pas à une fissure longue déjà propagée. Sur un vitrage feuilleté de bâtiment, une fissure traversante impose le remplacement, même si le panneau tient encore parfaitement en place : sa capacité de retenue est entamée et ne peut plus être garantie.

Joints, parcloses et remplacement d’un vitrage

Beaucoup de désordres attribués au verre viennent en réalité de son support. Un mastic de vitrerie durci et fendillé laisse entrer l’eau, qui gonfle le bois de la feuillure, met le verre en contrainte et finit par le fissurer. Un joint souple durci n’amortit plus les dilatations différentielles entre le cadre et le verre. Une parclose posée sans jeu, un vitrage calé directement sur un métal, un fond de feuillure obstrué qui retient l’eau au lieu de la drainer : autant de causes classiques de casse que le remplacement seul du verre ne corrige pas. Reprendre un vitrage suppose donc d’examiner d’abord la feuillure, ses drainages et ses cales.

Le remplacement d’un simple vitrage en feuillure bois reste une opération accessible : dépose du mastic ou des parcloses, retrait des pointes de vitrier, nettoyage complet du fond de feuillure, application d’un fond d’impression sur le bois nu, prise de cotes avec un jeu périphérique de quelques millimètres sur chaque côté, pose sur un lit de mastic, calage, puis finition. Les vitrages isolants, en revanche, ne se fabriquent pas sur place : ils se commandent sur cotes précises, avec la composition exacte, et se posent sur cales avec un drainage libre. Il faut garder à l’esprit qu’un vitrage isolant scellé ne se répare jamais, et qu’un verre trempé ne se recoupe pas davantage à cette occasion qu’à une autre.

Reste la question du choix entre restaurer et remplacer, qui n’est pas seulement technique. Sur une menuiserie ancienne, conserver des verres soufflés ou étirés d’origine, avec leurs irrégularités et leurs bulles, a une valeur patrimoniale que ne rendra aucun produit neuf ; la restauration des feuillures et le remmastiquage sont alors le bon geste. Sur une fenêtre récente dont seul le vitrage est mort, remplacer le seul verre coûte nettement moins cher que la fenêtre entière et donne le même résultat thermique. Et sur un vitrage cassé qui protégeait des personnes, la seule question qui vaille est celle de la famille de verre à remettre, qui doit être au moins équivalente à celle d’origine.

Recyclage, tri et seconde vie du verre

Le calcin et la boucle fermée de l’emballage

Le verre d’emballage occupe une place singulière dans le paysage du recyclage, parce qu’il se recycle en lui même sans dégradation. Une bouteille collectée, débarrassée de ses corps étrangers, broyée et refondue, redonne du verre de même qualité que le verre neuf, et l’opération peut se répéter indéfiniment. Cette boucle véritablement fermée est rare : la plupart des autres matériaux se recyclent en descendant d’un cran à chaque cycle, un plastique devenant un produit moins exigeant, un papier perdant de la longueur de fibre. Le verre, lui, n’a pas de mémoire de ses vies antérieures, puisque la fusion efface toute structure.

L’intérêt énergétique est direct. Le calcin fond plus bas que le mélange cru, il a déjà libéré le dioxyde de carbone contenu dans les carbonates, et il diminue l’extraction de sable et de calcaire. Chaque incorporation supplémentaire réduit donc à la fois la consommation du four et les émissions du procédé. La contrepartie est une exigence de pureté élevée : le gisement doit être trié, débarrassé des métaux, des céramiques, des pierres et des verres non compatibles avant d’entrer en verrerie. Ce travail est réalisé par des centres de traitement à l’aide de tris optiques, magnétiques et par courants de Foucault, mais la qualité du geste de tri initial reste déterminante.

Pourquoi certains verres ne vont pas dans le bac à verre

La consigne de tri surprend souvent, car elle exclut des objets manifestement en verre. La raison est toujours la même : la compatibilité avec le bain de fusion du verre d’emballage. La vitrocéramique et le borosilicate culinaire fondent à des températures bien plus élevées que le sodocalcique ; leurs fragments ne se dissolvent pas et restent dans le verre fini sous forme d’inclusions infusibles, points durs autour desquels des contraintes se concentrent. Une bouteille contenant une telle inclusion casse en ligne de production ou, pire, chez l’utilisateur. Le cristal, chargé en oxyde de plomb, pollue chimiquement la composition et introduit un métal lourd dans le circuit. Le verre plat, enfin, ne partage pas exactement la composition ni les exigences optiques du verre creux, et il dispose de ses propres filières.

La liste des indésirables du bac à verre est donc assez longue et mérite d’être connue : plats et pyrex, plaques et vitres, miroirs dont la couche métallique arrière contamine le bain, ampoules et tubes fluorescents qui relèvent d’une filière dédiée en raison de leurs composants, vaisselle en porcelaine ou en faïence, pots de fleurs en terre cuite, et bien sûr tout ce qui n’est pas minéral. Les pare brise, très riches en films plastiques, suivent une filière automobile spécifique. Le verre plat de bâtiment se recycle réellement, mais via les points d’apport et les déchèteries qui l’orientent vers des broyeurs adaptés, parfois vers la fabrication de laine de verre plutôt que vers le vitrage.

Bouchons, capsules et gestes de tri

La question des bouchons revient constamment et la réponse varie selon les collectivités, ce qui explique la confusion. Le principe général est simple : les éléments métalliques et plastiques ne sont pas du verre, ils se retirent quand c’est facile et se trient avec les emballages correspondants. Les capsules métalliques et les couvercles de bocaux sont d’ailleurs récupérés en aval par les séparateurs magnétiques, mais leur présence en grande quantité complique le traitement. Les bouchons de liège, non recyclables avec le verre, font l’objet de collectes spécifiques dans certaines régions. Quant au rinçage, il est inutile : un simple égouttage suffit, car les résidus organiques disparaissent en totalité à la fusion et l’eau de rinçage a un coût environnemental réel.

Deux réflexes complémentaires améliorent nettement la qualité du gisement. Ne pas casser les bouteilles avant de les déposer, d’abord, car le verre brisé se mélange mal aux couleurs et complique le tri optique ; les installations préfèrent des contenants entiers. Ne pas déposer de sacs plastiques dans le conteneur, ensuite, puisqu’ils constituent un contaminant que les centres doivent extraire manuellement. Le verre coloré et le verre incolore sont séparés dans certaines organisations et mélangés dans d’autres, ce qui dépend des équipements locaux : la consigne affichée sur le conteneur prime toujours sur les habitudes.

Réemploi, consigne et récupération domestique

Refondre reste plus coûteux que réutiliser. Le réemploi consiste à laver une bouteille et à la remplir de nouveau, sans passer par le four, ce qui économise la totalité de l’énergie de fusion. Ce modèle a été massif en France jusqu’aux années soixante dix, il a subsisté dans la restauration et il connaît un regain d’intérêt avec le déploiement de gammes standardisées, lavables et compatibles entre producteurs. Ses conditions de réussite sont connues : des formats normalisés et robustes, un maillage de laveurs suffisamment dense pour limiter les transports, et des taux de retour élevés. Le bilan environnemental du réemploi se dégrade en effet rapidement si les contenants parcourent de longues distances pour être lavés.

À l’échelle domestique, la réutilisation de bocaux pour la conservation, le rangement de petites pièces ou la mise en conserve reste l’un des gestes les plus efficaces qui soient, à condition de vérifier l’état des bords et des couvercles. Le verre décoratif, lui, offre une seconde vie créative : bouteilles transformées en luminaires, chutes de vitrage réemployées en tablettes après façonnage des chants, bocaux en terrariums, tessons polis par la mer utilisés en mosaïque. Ces usages n’ont pas d’effet mesurable à l’échelle d’une filière, mais ils rappellent une propriété essentielle du matériau : chimiquement inerte, imperméable, insensible aux graisses et aux acides alimentaires, le verre ne transmet ni goût ni substance à ce qu’il contient, ce qui en fait un contenant durable au sens propre.

Questions fréquentes sur le verre
