L’effet piézoélectrique est un phénomène fascinant qui repose sur l’interaction entre une pression mécanique et une tension électrique dans certains matériaux solides. Cette découverte, bien que relativement récente, a ouvert la voie à de nombreuses innovations technologiques. Dans cet article, nous explorerons les bases de l’effet piézoélectrique, les matériaux impliqués et ses applications diverses.
Aux origines : La découverte et les principes de l’effet piézoélectrique
L’effet piézoélectrique, ainsi qu’il est expliqué ici, a été découvert à la fin du 19ème siècle par les frères Pierre et Jacques Curie. En 1880, ils ont démontré que certains cristaux, comme la tourmaline, généraient une tension électrique lorsqu’ils étaient soumis à une pression mécanique. Cette découverte a été nommée « électricité polaire » avant de devenir « piézoélectricité », du grec « piezein » signifiant presser.
L’effet piézoélectrique repose sur la structure cristalline spécifique de certains matériaux. Lorsque ces cristaux sont déformés mécaniquement, des charges électriques apparaissent à leur surface. L’inverse est également vrai : appliquer un champ électrique à ces cristaux les déforme mécaniquement, un phénomène connu sous le nom d’effet piézoélectrique inverse.
Les propriétés piézoélectriques ne se limitent pas à une seule substance. Les frères Curie ont également observé cet effet dans d’autres cristaux, comme le quartz et la topaze. Ces matériaux, en raison de leur structure atomique unique, sont capables de convertir une pression mécanique en énergie électrique et vice versa.
Le laboratoire de Pierre Curie

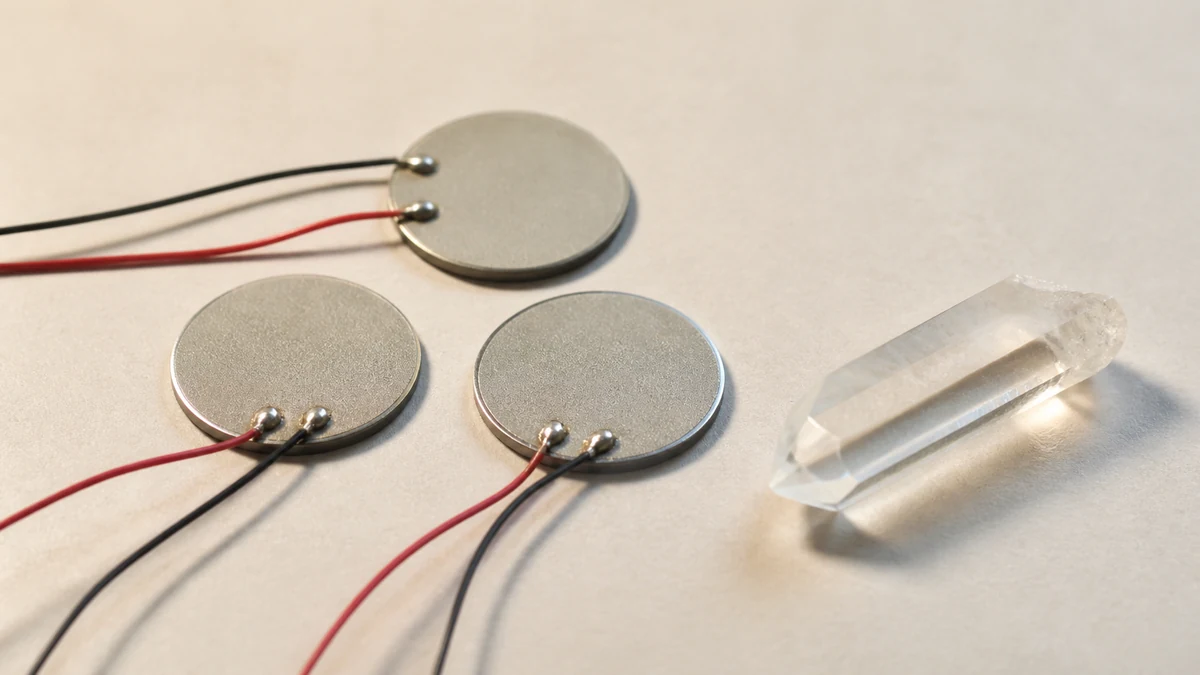

Les matériaux piézoélectriques
Les matériaux piézoélectriques sont essentiels pour exploiter l’effet piézoélectrique et se divisent principalement en deux catégories : les céramiques piézoélectriques et les matériaux monocristallins.
Les céramiques piézoélectriques
Les céramiques piézoélectriques, comme le barium titano-zirconate (BZT), sont produites par un processus de frittage. Ce processus implique la compression et le chauffage des poudres céramiques à des températures élevées pour former une structure solide. Les céramiques piézoélectriques possèdent une constante piézoélectrique beaucoup plus élevée que celle des matériaux monocristallins. Cette constante, souvent notée d, mesure l’efficacité avec laquelle un matériau convertit l’énergie mécanique en énergie électrique.
La structure des céramiques piézoélectriques peut être comparée à celle d’une barre métallique magnétisée, où l’alignement des dipôles électriques est réalisé après la fabrication. Cette aimantation électrique confère aux céramiques une sensibilité exceptionnelle, ce qui les rend particulièrement efficaces pour détecter de petites variations de pression. Toutefois, cette sensibilité accrue s’accompagne d’une stabilité à long terme moindre, car les alignements dipolaires peuvent se désorganiser sous l’effet de conditions environnementales changeantes.
Les matériaux monocristallins
Contrairement aux céramiques, les matériaux monocristallins, tels que le quartz, la tourmaline et le phosphate de gallium (GaPO4), tirent leurs propriétés piézoélectriques de leur structure cristalline naturelle. Dans ces cristaux, les atomes sont disposés dans un réseau régulier qui génère spontanément des charges électriques lorsqu’il est déformé.
Bien que généralement moins sensibles que les céramiques piézoélectriques, les monocristaux offrent une stabilité exceptionnelle sur de longues périodes. Cette stabilité peut être quasi infinie, ce qui les rend idéaux pour des applications nécessitant une précision et une fiabilité à long terme. Par exemple, le quartz, largement utilisé dans les horloges et les oscillateurs électroniques, doit cette fiabilité à sa structure cristalline stable.
Certains matériaux monocristallins, en particulier le phosphate de gallium et la tourmaline, sont également connus pour leur stabilité thermique. Ils peuvent fonctionner de manière fiable dans des environnements à haute température, parfois jusqu’à 1000°C, sans perte significative de performance. Cette caractéristique est cruciale pour des applications industrielles et scientifiques où les capteurs doivent fonctionner dans des conditions extrêmes.
Dualité piézoélectrique et pyroélectrique
Il est intéressant de noter que certaines substances, telles que le phosphate de gallium et la tourmaline, ne sont pas seulement piézoélectriques mais aussi pyroélectriques. La pyroélectricité est la capacité d’un matériau à générer une charge électrique en réponse à une variation de température. Cette dualité est particulièrement utile dans la fabrication de capteurs de mesure, car elle permet de détecter à la fois des variations de pression et de température.
Les capteurs utilisant des matériaux pyroélectriques peuvent être employés dans des dispositifs où des mesures multi-paramétriques sont nécessaires, offrant une plus grande polyvalence et une meilleure compréhension des conditions environnementales. Par exemple, dans les applications médicales, les capteurs pyroélectriques peuvent simultanément surveiller les fluctuations de pression et de température, fournissant des données cruciales pour le diagnostic et le traitement.
Voici une synthèse des céramiques et matériaux piézoélectriques :
| Céramiques piézoélectriques | Matériaux monocristallins |
|---|---|
| Barium titano-zirconate (BZT) | Quartz |
| Plomb zirconate titanate (PZT) | Tourmaline |
| Plomb magnésium niobate (PMN) | Phosphate de gallium (GaPO4) |
| Plomb lanthane zirconate titanate (PLZT) | Topaze |
| Plomb zirconate titanate modifié (PZT-5H) | Berlinite (phosphate d’aluminium) |
Les applications de l’effet piézoélectrique
Depuis les années 1940, les applications de l’effet piézoélectrique se sont multipliées, notamment dans des domaines exigeants comme la technologie médicale, nucléaire et aéronautique via notamment l’usage de transducteurs ultrasons. La fiabilité et les avantages inhérents des matériaux piézoélectriques en font ainsi des composants essentiels dans diverses technologies.
Les capteurs piézoélectriques
Les capteurs piézoélectriques sont très appréciés pour leur robustesse et leur capacité à maintenir une excellente linéarité même sous des conditions d’utilisation difficiles. Ces capteurs exploitent les modules d’élasticité élevés des matériaux piézoélectriques, comparables à ceux de nombreux métaux, et subissent généralement des déformations minimales. Cela explique leur haute fréquence propre et leur résistance aux surcharges, des caractéristiques essentielles pour la surveillance industrielle et d’autres applications sensibles.
Les capteurs piézoélectriques fonctionnent en convertissant les forces mécaniques en charges électriques. Lorsque ces capteurs sont soumis à une pression ou à une force, la déformation des cristaux piézoélectriques à l’intérieur du capteur génère une tension proportionnelle à la force appliquée. Cette capacité à générer un signal électrique précis en réponse à des forces mécaniques en fait des outils indispensables pour la surveillance et le contrôle de processus industriels.
Les défis des mesures statiques des capteurs piézoélectriques
Cependant, l’utilisation des capteurs piézoélectriques pour des mesures purement statiques présente des défis. Une force statique produit une charge définie à la surface du matériau piézoélectrique, mais l’emploi de composants électroniques conventionnels et de matériaux imparfaitement isolants peut entraîner une perte continue de charge et une diminution du signal au fil du temps. Par conséquent, pour des mesures dans des conditions de température élevée ou statiques, seuls les matériaux avec une résistance interne élevée peuvent être utilisés efficacement.
Le phénomène de perte de charge est exacerbé à des températures élevées, où la résistance interne des matériaux peut diminuer, entraînant une fuite de charge plus rapide. Dans ces conditions, les matériaux comme le phosphate de gallium, qui offre une haute résistance interne et une stabilité thermique, sont souvent préférés. De plus, des techniques avancées de traitement du signal et des circuits de compensation sont utilisées pour atténuer les effets de la perte de charge dans les mesures statiques.
Des applications variées grâce à l’effet piézoélectrique
Malgré ces limitations, il serait erroné de penser que les capteurs piézoélectriques sont limités à des processus rapides ou à des conditions modérées. En réalité, il existe de nombreuses applications où des mesures quasi-statiques sont nécessaires, et où la technologie piézoélectrique s’avère essentielle. Contrairement aux jauges d’extensométrie qui mesurent la déformation des structures, les capteurs piézoélectriques mesurent directement la force exercée sur les cristaux, grâce à leur grande rigidité et leur faible déformation. Cela permet de concevoir des capteurs très compacts et d’assurer une excellente linéarité et une stabilité à long terme.
Les applications dans le domaine médical illustrent bien cette polyvalence. Par exemple, les capteurs piézoélectriques sont utilisés dans les équipements de diagnostic par ultrasons. Dans ces appareils, des ondes sonores ultrasoniques sont générées par des éléments piézoélectriques et envoyées dans le corps humain. Les échos des ondes réfléchies sont ensuite captés par les mêmes éléments, convertis en signaux électriques et interprétés pour créer des images détaillées des structures internes.
En aéronautique, les capteurs piézoélectriques sont particulièrement essentiels dans la surveillance de l’intégrité structurelle des avions. Ils sont intégrés dans les structures pour détecter les fissures, les contraintes et les vibrations, fournissant des informations en temps réel sur l’état de l’appareil et permettant une maintenance préventive efficace. La capacité des capteurs piézoélectriques à fonctionner de manière fiable dans des conditions environnementales extrêmes, telles que les variations de température et de pression, est un atout majeur dans ce domaine.
Pour conclure sur l’effet piézoélectrique

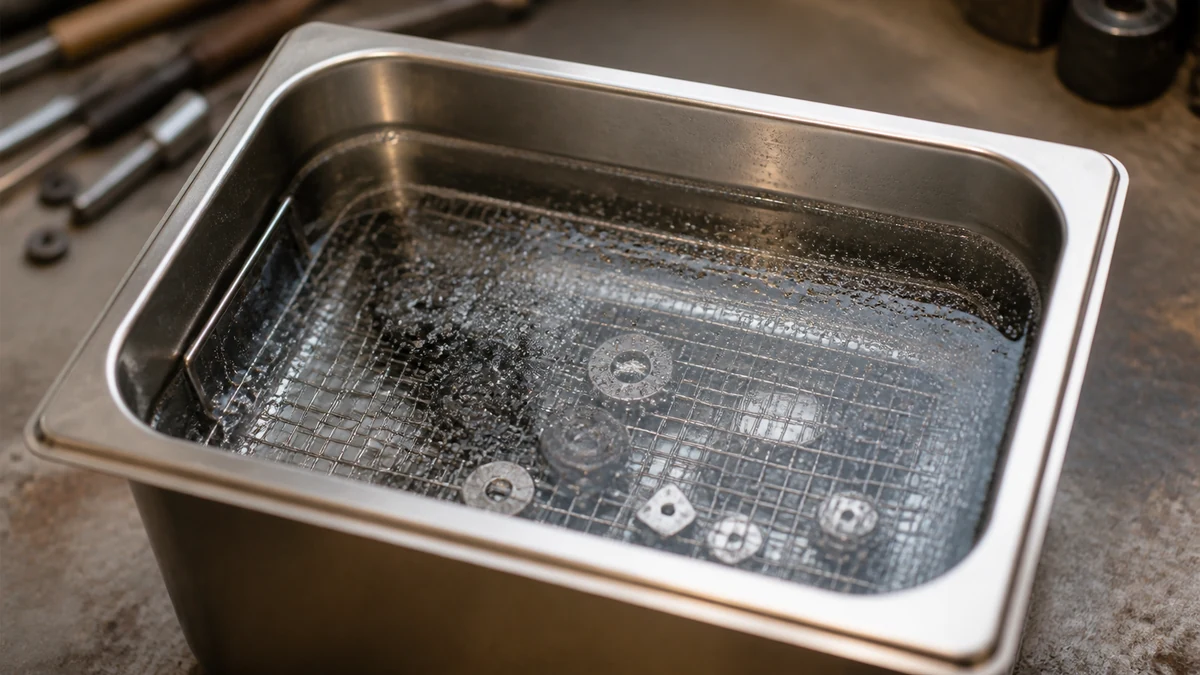

L’effet piézoélectrique, découvert il y a plus d’un siècle, continue de jouer un rôle crucial dans les technologies modernes orientées sur les ultrasons. Que ce soit dans les capteurs industriels, la technologie médicale, ou d’autres applications avancées comme le nettoyage industriel (de bijoux également), les matériaux piézoélectriques offrent des avantages uniques grâce à leur capacité à convertir l’énergie mécanique en énergie électrique et vice versa. En comprenant mieux les principes, les matériaux et les applications de l’effet piézoélectrique, nous pouvons apprécier les contributions significatives de cette technologie à notre monde moderne.
C.S.
