Quelles sont les types d'applications industrielles des céramiques à base de plomb ?

Les céramiques à base de plomb jouent un rôle fondamental dans de nombreuses applications industrielles en raison de leurs propriétés uniques. Ces matériaux, souvent utilisés dans des dispositifs électroniques, médicaux, et bien d'autres, sont indispensables dans diverses industries. Découvrons ensemble ces applications en détail.

Les céramiques piézoélectriques

Les céramiques à base de plomb, notamment le titanate de plomb-zirconate (PZT), sont largement utilisées pour leurs propriétés piézoélectriques. Ces matériaux génèrent une charge électrique (voir notre sujet sur l'effet piézoélectrique) lorsqu'ils sont soumis à une contrainte mécanique, et vice versa. Cette caractéristique en fait des composants essentiels dans plusieurs domaines industriels :

Les capteurs et les actionneurs

Les capteurs et actionneurs piézoélectriques jouent un rôle utile dans un large éventail d'applications industrielles en raison de leur capacité à convertir l'énergie mécanique en énergie électrique et vice versa. Ces dispositifs exploitent l'effet piézoélectrique, où une contrainte mécanique appliquée sur une céramique piézoélectrique génère une charge électrique proportionnelle à cette contrainte. De même, l'application d'un champ électrique induit une déformation mécanique du matériau. Cette double capacité de transduction rend les capteurs et actionneurs piézoélectriques extrêmement polyvalents et essentiels pour la surveillance et le contrôle des processus industriels.

Dans l'industrie automobile, les capteurs piézoélectriques sont utilisés pour surveiller la pression des pneus en détectant les variations de pression qui peuvent indiquer une fuite ou une surchauffe. Ils jouent également un rôle crucial dans les systèmes de gestion des vibrations et des chocs dans les moteurs et les structures de véhicules, permettant de détecter les anomalies vibratoires qui pourraient signaler des problèmes mécaniques ou des défaillances potentielles. Par exemple, un capteur piézoélectrique placé sur le bloc moteur peut détecter les vibrations anormales causées par un déséquilibre ou un défaut de combustion, envoyant des informations en temps réel au système de diagnostic embarqué du véhicule. De plus, ces capteurs sont intégrés dans divers systèmes de sécurité automobile, comme les airbags et les systèmes de freinage antiblocage (ABS), où ils mesurent les forces d'impact et déclenchent les dispositifs de sécurité appropriés en cas de collision.

Les dispositifs médicaux

Dans le domaine médical, les céramiques piézoélectriques sont essentielles dans les technologies d'imagerie et de thérapie. Les échographes médicaux utilisent des transducteurs piézoélectriques pour convertir les signaux électriques en ondes ultrasonores, qui sont ensuite dirigées dans le corps humain. Les ondes ultrasonores réfléchies par les tissus internes sont reconverties en signaux électriques par les transducteurs, permettant de créer des images détaillées des organes et des tissus internes en temps réel. Cette méthode d'imagerie non invasive est cruciale pour le diagnostic prénatal, l'examen des organes internes et la détection des anomalies médicales.

De plus, les dispositifs de stimulation électrique, tels que les stimulateurs cardiaques, exploitent les propriétés des céramiques piézoélectriques pour générer des impulsions électriques précises et contrôlées. Ces impulsions sont utilisées pour réguler le rythme cardiaque chez les patients souffrant de bradycardie ou d'autres anomalies du rythme cardiaque. Les céramiques piézoélectriques permettent une miniaturisation efficace des stimulateurs cardiaques tout en garantissant une fiabilité et une précision élevées des impulsions délivrées. Par ailleurs, les applications thérapeutiques des dispositifs piézoélectriques s'étendent aux appareils de physiothérapie, où des ondes ultrasonores générées par des transducteurs piézoélectriques sont utilisées pour traiter les blessures musculo-squelettiques et favoriser la guérison des tissus.

Les céramiques diélectriques

Les céramiques à base de plomb sont également utilisées pour leurs propriétés diélectriques. Ces matériaux ont une constante diélectrique élevée, ce qui les rend idéaux pour stocker et libérer de l'énergie électrique dans divers dispositifs.

Les condensateurs

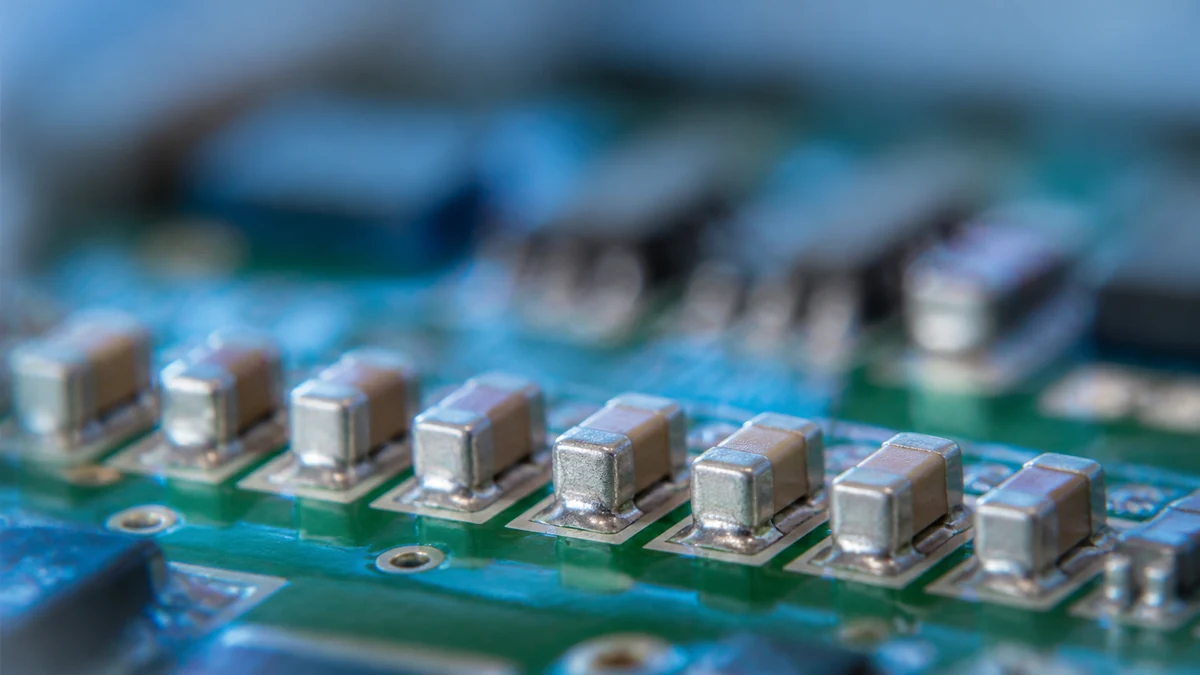

Les condensateurs en céramique à base de plomb sont largement utilisés dans l'électronique grand public et les applications industrielles. Ils permettent de stocker de l'énergie électrique et de la libérer lorsque cela est nécessaire. Leur capacité à fonctionner à haute fréquence les rend essentiels dans les circuits intégrés, les télécommunications, et les systèmes de distribution d'énergie.

Les isolateurs électriques

Les céramiques diélectriques sont également utilisées comme isolateurs électriques dans de nombreux appareils électroniques et électriques. Elles empêchent les courants électriques indésirables de traverser certaines parties d'un circuit, ce qui est essentiel pour la sécurité et l'efficacité des systèmes électriques.

Les céramiques ferroélectriques

Les céramiques à base de plomb possèdent également des propriétés ferroélectriques, ce qui signifie qu'elles peuvent maintenir une polarisation électrique même en l'absence d'un champ électrique externe. Cette caractéristique est exploitée dans plusieurs applications avancées.

Les mémoires ferroélectriques

Les mémoires ferroélectriques (FeRAM) utilisent des céramiques à base de plomb pour stocker des informations de manière non volatile. Contrairement aux mémoires traditionnelles, les FeRAM peuvent conserver des données même lorsque l'alimentation électrique est coupée, ce qui les rend idéales pour des applications où la fiabilité et la conservation des données sont cruciales, comme dans les cartes à puce, les systèmes embarqués et les dispositifs médicaux.

Les dispositifs optoélectroniques

Dans le domaine de l'optoélectronique, les céramiques ferroélectriques sont utilisées pour moduler la lumière. Elles sont employées dans les dispositifs de déflexion optique, les filtres et les modulateurs de lumière, où elles permettent de contrôler précisément les faisceaux lumineux dans les systèmes de communication optique et les instruments de mesure.

Ce qui fait perdre ses propriétés à une céramique polarisée

Une céramique piézoélectrique ne sort pas du four avec ses propriétés définitives. Elle doit d’abord être polarisée sous un champ électrique intense, opération qui oriente ses domaines internes dans une direction privilégiée et lui donne enfin le comportement recherché. Cette orientation n’est pas gravée dans la matière : elle peut se défaire, partiellement ou totalement, sous l’effet de trois agents bien identifiés. Un composant qui semble intact et dont la réponse s’effondre a presque toujours subi l’un d’eux, souvent lors d’une opération d’assemblage ou de maintenance menée sans précaution particulière.

La chaleur et le point de Curie

Chaque composition possède une température au delà de laquelle la structure perd son caractère ferroélectrique et l’orientation acquise disparaît définitivement. On appelle ce seuil la température de Curie, et le retour à froid ne restitue pas les propriétés perdues : il faut repolariser la pièce. La prudence impose de rester nettement en dessous de ce seuil, car la dépolarisation commence bien avant qu’il soit atteint et progresse d’autant plus vite que le maintien est long. Cette contrainte explique pourquoi le brasage des connexions sur un élément piézoélectrique se fait vite et localement, avec un fer bien réglé, et pourquoi une pièce oubliée près d’une source chaude peut devenir inutilisable sans qu’aucun dommage ne soit visible.

La contrainte mécanique et le champ inverse

Une compression excessive appliquée dans l’axe de polarisation réoriente également les domaines internes et fait chuter la réponse du matériau. Les montages qui serrent fortement un élément actif, les collages qui se rétractent au séchage ou les chocs de manutention entrent dans cette catégorie. Le troisième agent est électrique : un champ appliqué en sens opposé à la polarisation initiale la contrarie puis l’inverse s’il devient trop intense, ce qui impose de respecter la polarité indiquée par le fabricant et de limiter les tensions inverses dans le circuit de commande. Les trois causes se cumulent, une pièce chaude supportant un champ inverse bien plus faible qu’à température ambiante.

Le plomb sous contrainte réglementaire, et ce qui pourrait le remplacer

Toutes les propriétés décrites plus haut reposent sur un élément dont l’industrie cherche à réduire l’usage partout ailleurs. Le plomb est un métal toxique dont la dissémination pose des problèmes sanitaires et environnementaux bien identifiés, et l’Union européenne encadre depuis plusieurs années sa présence dans les équipements électriques et électroniques. Les céramiques piézoélectriques occupent dans ce paysage une place inconfortable : elles contiennent une proportion élevée de plomb, mais aucune famille de substitution n’a encore démontré partout des performances équivalentes. Cette tension explique la coexistence de restrictions générales et de régimes particuliers, et elle oriente une part importante de la recherche sur les matériaux fonctionnels.

Un cadre qui restreint sans interdire uniformément

Les dispositifs réglementaires européens fonctionnent selon deux logiques complémentaires. Le premier ensemble limite la présence de substances dangereuses dans les équipements électriques et électroniques mis sur le marché, avec des exemptions accordées par usage lorsqu’aucune solution technique alternative n’existe ou lorsque le remplacement dégraderait la sécurité du produit. Le second ensemble encadre la fabrication, l’importation et l’emploi des substances chimiques elles mêmes, et impose des obligations d’information aux acteurs de la chaîne. Ces exemptions ne sont pas définitives : elles sont réexaminées périodiquement, ce qui place les concepteurs devant un horizon incertain et les incite à préparer une solution de repli. Pour un bureau d’études, la question pratique n’est donc pas de savoir si un composant au plomb est autorisé aujourd’hui, mais de savoir ce qui se passera si son exemption n’est pas reconduite au cours de la vie du produit.

Les familles sans plomb à l’étude

Plusieurs voies sont explorées depuis longtemps, principalement autour des niobates alcalins et des titanates au bismuth. Ces compositions atteignent des performances honorables dans certaines fenêtres d’emploi, mais elles butent sur des difficultés récurrentes : une plage de température utile plus étroite, une sensibilité plus forte à l’humidité pendant l’élaboration, et une reproductibilité de frittage plus délicate à tenir en production. Le remplacement n’est jamais une simple substitution de poudre, car il faut réajuster les cycles thermiques, la géométrie des électrodes et parfois le circuit de commande. Sur les applications les moins exigeantes, buzzers, capteurs simples, détection de choc, la transition est déjà engagée ; sur les actionneurs de précision et les transducteurs de puissance, elle reste un sujet de recherche actif dont il serait prématuré d’annoncer l’issue.

Manipulation, poussières et fin de vie

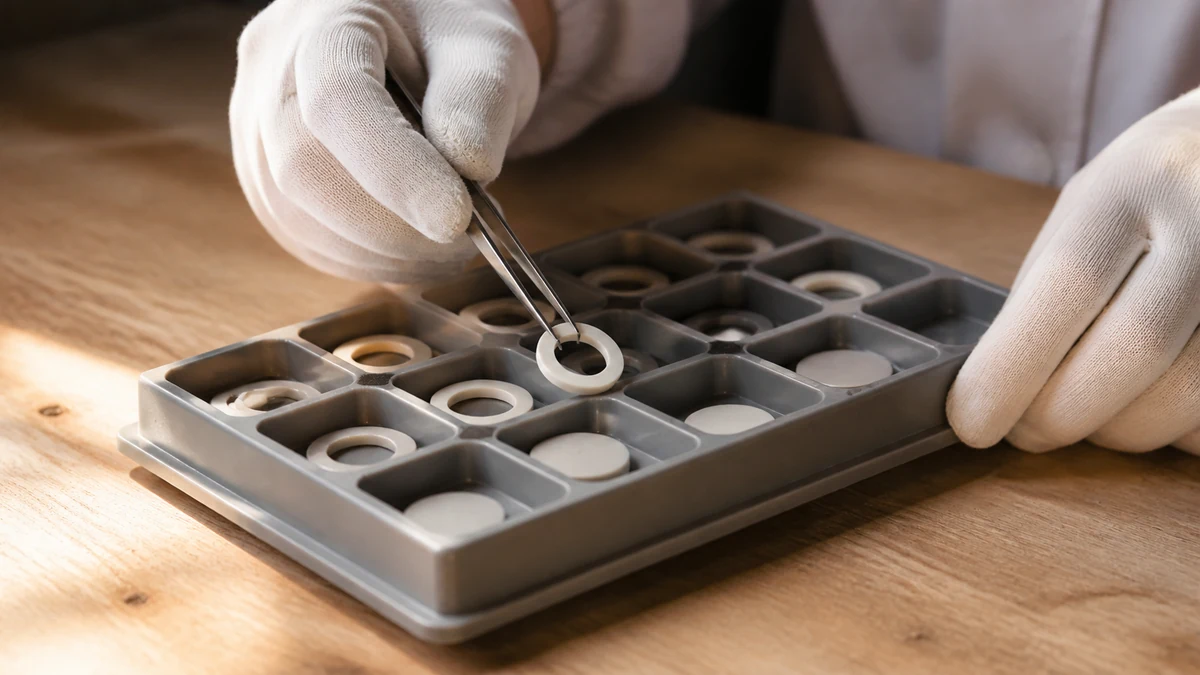

La pièce frittée, dense et vitrifiée, ne présente pas le même risque que la poudre crue ou que les débris d’usinage. Les opérations qui génèrent des particules, découpe, rectification, rodage, ébavurage, demandent un travail sous arrosage, une captation à la source et un nettoyage humide des postes, jamais un balayage à sec qui remet les poussières en suspension. En fin de vie, ces composants relèvent des filières de déchets d’équipements électriques et électroniques et non de la benne de gravats, ce qui reste vrai pour un simple capteur démonté d’un appareil domestique.
