Cristallographie : qu'est-ce qu'une structure cristalline ?

La cristallographie est une branche fascinante des sciences qui se concentre sur l’étude des cristaux et des structures ordonnées de la matière. Ces structures, dites cristallines, sont omniprésentes dans notre quotidien et jouent un rôle fondamental en chimie, en physique, et même en biologie. Comprendre ce qu’est une structure cristalline permet de mieux appréhender les propriétés physiques et chimiques de nombreux matériaux. Dans ce texte, nous explorerons les principes de base de la cristallographie et les caractéristiques qui définissent une structure cristalline, ainsi que leur impact dans différents domaines scientifiques et industriels.

La structure cristalline : un ordre atomique régulier

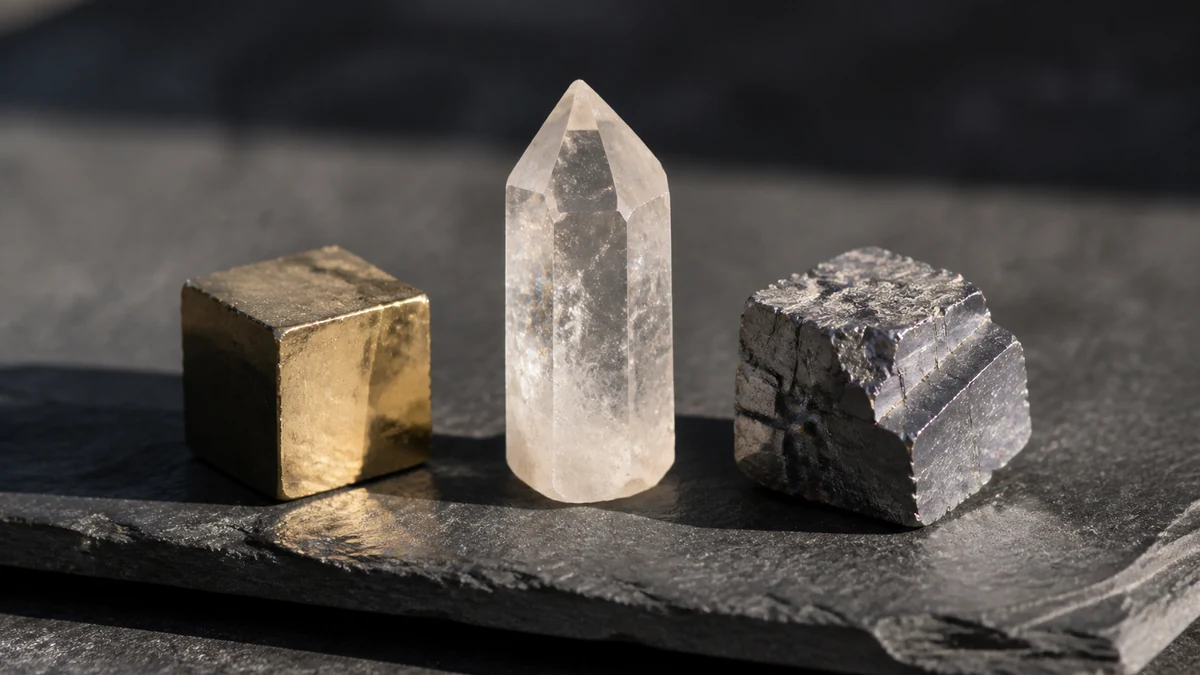

Les structures cristallines se distinguent par l’ordre dans lequel les atomes, molécules ou ions se positionnent dans l’espace. Contrairement aux matériaux amorphes, qui n’ont pas de forme ni d’organisation définie, les cristaux possèdent une disposition interne ordonnée et répétitive. Ce réseau d’atomes, appelé réseau cristallin, se caractérise par une régularité géométrique qui permet de former des motifs reproductibles à l’infini.

Cette organisation rigoureuse repose sur des unités fondamentales, les mailles cristallines, qui se répètent dans l’espace pour former l’ensemble du cristal. La maille est la plus petite unité de structure d’un cristal qui, en se répliquant dans toutes les directions, crée une organisation tridimensionnelle complexe. Cette répétition est ce qui confère aux cristaux leurs formes bien définies et leurs propriétés physiques spécifiques, comme la dureté et la transparence.

L’étude de la maille cristalline permet aux ingénieur en matériaux et aux scientifiques de comprendre comment les différentes particules interagissent entre elles, mais aussi comment elles réagissent face à des stimuli externes comme la chaleur, la pression ou la lumière. Les propriétés optiques, magnétiques et électriques des cristaux sont donc directement influencées par l’organisation et la cohésion de leur structure interne.

Les différents types de structures cristallines

Les structures cristallines sont classées selon des systèmes bien définis, organisés autour des systèmes cristallins et des réseaux de Bravais. On dénombre sept systèmes cristallins principaux : cubique, hexagonal, tétragonal, orthorhombique, monoclinique, triclinique et rhomboédrique. Chaque système cristallin présente des caractéristiques géométriques uniques qui influencent la manière dont les atomes sont arrangés dans la maille cristalline.

1. Le système cubique : ce système se caractérise par des angles droits et des arêtes de même longueur. Les cristaux cubiques sont très stables et présentent souvent des symétries multiples. Les métaux comme l’or et le cuivre adoptent généralement ce type de structure.
2. Le système hexagonal : ici, les cristaux possèdent une géométrie symétrique basée sur une maille en forme de prisme hexagonal. Ce système se retrouve dans des matériaux comme le graphite et certains métaux, notamment le zinc.
3. Le système tétragonal : ce système ressemble au système cubique mais avec une dimension plus allongée, donnant une structure plus haute ou plus large. Les cristaux de dioxyde de titane adoptent ce type de structure.

Chaque système cristallin offre des propriétés particulières aux matériaux, que ce soit en termes de résistance, de conduction électrique ou de capacité de réflexion de la lumière. En fonction du type de réseau et de la disposition des atomes, certains cristaux deviennent conducteurs, tandis que d’autres excellent dans les propriétés optiques, comme les cristaux de quartz, utilisés dans l’horlogerie.

La cristallographie aux rayons X : une technique d'analyse incontournable

Pour analyser la structure atomique précise des cristaux, les scientifiques et ingénieur en génie des matériaux utilisent une technique appelée cristallographie aux rayons X. Cette méthode repose sur le fait que les rayons X, lorsqu’ils traversent un cristal, sont diffractés de manière spécifique par le réseau atomique du cristal. En mesurant les angles et les intensités des rayons X diffractés, il est possible de reconstituer la structure en trois dimensions du cristal.

La cristallographie aux rayons X est un outil essentiel pour de nombreux domaines scientifiques, car elle permet d’étudier la structure de substances complexes. En biologie, cette technique a été utilisée pour déchiffrer la structure de l’ADN, une découverte cruciale pour la génétique et la biologie moléculaire. En chimie et en physique, elle aide à comprendre la configuration des atomes dans les matériaux, ce qui est fondamental pour la création de nouveaux matériaux par les ingénieurs et les chercheurs et le développement de la nanotechnologie.

Cependant, cette technique présente également des limites. Elle nécessite des cristaux de haute qualité et bien formés pour que la diffraction soit suffisamment précise. Pour les matériaux qui ne forment pas de cristaux ou qui sont amorphes, des techniques alternatives telles que la résonance magnétique nucléaire (RMN) ou la microscopie électronique sont parfois utilisées.

Les applications industrielles des structures cristallines

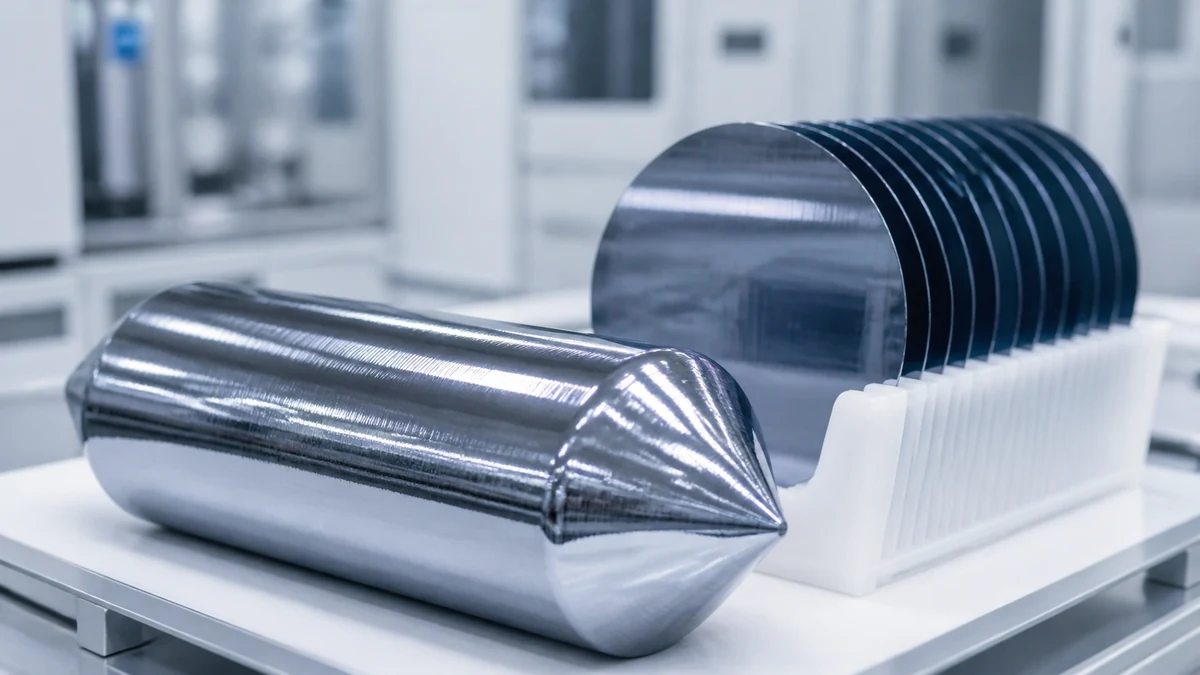

La compréhension des structures cristallines a permis des avancées importantes dans plusieurs secteurs industriels. Dans le domaine de l’électronique, par exemple, les cristaux de silicium sont essentiels pour la fabrication des semi-conducteurs, les composants de base de la plupart des appareils électroniques modernes. Le silicium cristallin, avec sa structure bien ordonnée, permet le contrôle précis de la conductivité, ce qui est indispensable pour la création de circuits intégrés.

Dans l’industrie des matériaux, les cristaux de quartz sont utilisés pour leurs propriétés piézoélectriques, qui permettent de convertir une pression mécanique en signal électrique. Cette caractéristique est largement exploitée dans les capteurs et les montres électroniques. De même, les cristaux de saphir, extrêmement durs, sont utilisés pour les écrans de haute qualité ou dans certains instruments scientifiques.

Les industries chimique et pharmaceutique bénéficient également des connaissances en cristallographie. Dans le développement des médicaments, les structures cristallines de certaines molécules actives influencent leur solubilité, leur absorption et leur interaction avec les récepteurs biologiques. La cristallographie permet ainsi d’optimiser les formes cristallines pour améliorer l’efficacité des médicaments.

L'importance des structures cristallines en sciences de la vie

En biologie, l’étude des structures cristallines revêt une importance particulière pour la compréhension des mécanismes cellulaires et moléculaires. Les protéines, par exemple, adoptent des configurations spécifiques qui influencent leur rôle dans le corps humain. La cristallographie permet de révéler ces configurations complexes, facilitant ainsi la compréhension de processus comme la signalisation cellulaire, la fixation de molécules ou la catalyse enzymatique.

Des avancées majeures ont été rendues possibles grâce à cette discipline, notamment dans la recherche contre les maladies. La connaissance des structures cristallines des protéines virales, par exemple, a permis de développer des traitements plus ciblés pour diverses infections. L’étude des cristaux biologiques contribue aussi au développement des biotechnologies, en particulier dans le domaine des enzymes industrielles, où des protéines cristallines sont modifiées pour améliorer leur stabilité et leur efficacité dans des applications industrielles.

La structure cristalline constitue l’une des bases essentielles de nombreux matériaux naturels et synthétiques. Grâce à la cristallographie, les scientifiques peuvent étudier et comprendre cette organisation interne et en exploiter les propriétés uniques dans divers domaines, allant de l’électronique aux sciences de la vie. Les avancées dans les techniques d’analyse, telles que la cristallographie aux rayons X, ont permis d’étendre notre compréhension des cristaux, ouvrant la voie à de nouvelles découvertes scientifiques et innovations technologiques. Ainsi, la cristallographie continue d’enrichir nos connaissances et de transformer les industries, de la santé à l’électronique, tout en dévoilant les mystères des structures invisibles qui composent notre monde.

A.C

Les défauts du réseau, moteur des propriétés des métaux

Tout ce qui précède décrit le cristal comme un empilement régulier, et cette description est indispensable pour comprendre la diffraction ou la symétrie. Elle laisse pourtant de côté un fait que la métallurgie place au centre de sa discipline : aucun cristal réel n’est parfait, et ce sont ses imperfections qui déterminent l’essentiel de son comportement mécanique. Un monocristal idéal de fer serait beaucoup plus résistant que l’acier le plus performant, mais il serait aussi cassant et impossible à mettre en forme. La ductilité, la dureté, la capacité à durcir un métal en le martelant ou en le trempant se lisent toutes dans les écarts à l’ordre, pas dans l’ordre lui-même.

Les défauts ponctuels et la diffusion

La première famille d’imperfections concerne des positions isolées du réseau. Une lacune est un site que l’atome attendu n’occupe pas ; leur nombre augmente avec la température, et c’est par ces vides que les atomes se déplacent de proche en proche, ce qui rend possible la diffusion à l’état solide et donc tous les traitements thermochimiques de surface. Un atome interstitiel se loge dans un espace laissé libre entre les atomes du réseau, ce qui suppose qu’il soit nettement plus petit : le carbone dans le fer relève exactement de ce cas, et l’acier n’existe que grâce à lui. Un atome substitutionnel prend au contraire la place d’un atome du réseau, ce qui suppose une taille comparable, comme le chrome ou le nickel dans un acier inoxydable. Dans les deux derniers cas, l’intrus déforme localement le réseau et gêne le mouvement des plans atomiques, mécanisme que la métallurgie nomme durcissement par solution solide.

Les dislocations, ou pourquoi un métal plie sans casser

Le deuxième niveau de défaut n’est plus ponctuel mais linéaire. Une dislocation peut se décrire comme un demi-plan atomique supplémentaire inséré dans l’empilement, dont la bordure court à travers le cristal. Sa présence change tout, parce qu’elle permet à un plan de glisser sur un autre par propagation progressive plutôt que par rupture simultanée de toutes les liaisons, comme un pli que l’on ferait avancer dans un tapis au lieu de tirer le tapis entier. C’est la raison pour laquelle un métal réel se déforme sous une contrainte des centaines de fois inférieure à celle que prédirait un calcul sur cristal parfait. Cette même mécanique explique l’écrouissage : en déformant le métal à froid, on multiplie les dislocations jusqu’à ce qu’elles s’enchevêtrent et se bloquent mutuellement, le métal devient plus dur mais aussi plus fragile, et un recuit rend la mobilité perdue en réorganisant le réseau.

Grains, joints de grains et changements de structure

À une échelle encore supérieure, un métal usuel n’est pas un cristal unique mais un assemblage de grains, chacun cristallisé selon sa propre orientation. Les surfaces de rencontre entre ces grains, les joints de grains, constituent des zones désordonnées où les dislocations se heurtent à un changement brutal d’orientation. Il en résulte une règle largement vérifiée en métallurgie : à composition égale, un métal à grains fins est plus résistant qu’un métal à gros grains, ce qui donne aux traitements thermiques leur pouvoir sur la dureté finale. Un dernier phénomène achève d’expliquer la richesse des aciers, le polymorphisme : le fer ne conserve pas la même structure cristalline à toute température, il passe d’un réseau cubique centré à un réseau cubique à faces centrées lorsqu’on le chauffe suffisamment, et ces deux arrangements ne dissolvent pas la même quantité de carbone. Toute la trempe repose sur cette transformation et sur la vitesse à laquelle on la fige.
