Comment souder du cuivre ?

Le cuivre est l'un des métaux les plus polyvalents et les plus importants au monde, utilisé dans de nombreuses industries différentes. Il est connu pour sa grande malléabilité et sa conductivité thermique et électrique, ce qui en fait un excellent choix pour de nombreux types d'applications. La soudure du cuivre est un procédé important pour créer des connexions entre des équipements, lorsque deux pièces de métal doivent être assemblées de manière sûre sans avoir à utiliser d'autres connecteurs tels que des vis ou des boulons. Dans cet article, nous allons explorer l'histoire et la définition du cuivre, apprendre à souder le cuivre avec succès et expliquer pourquoi le soudage du cuivre est préférable à d'autres méthodes.

Origine et définition du cuivre

L'histoire du cuivre remonte à des milliers d'années, certaines preuves suggérant qu'il est utilisé depuis 8700 avant Jésus-Christ. Les anciennes civilisations du monde entier l'utilisaient pour diverses applications, notamment les outils, les armes, les pièces de monnaie et les bijoux. Le cuivre était également essentiel pour les débuts de la métallurgie grâce à sa malléabilité qui rendait le raffinage plus facile et plus rapide qu'avec d'autres métaux comme le fer ou l'acier à l'époque. Cela lui a permis de devenir une ressource importante dans les premières industries.

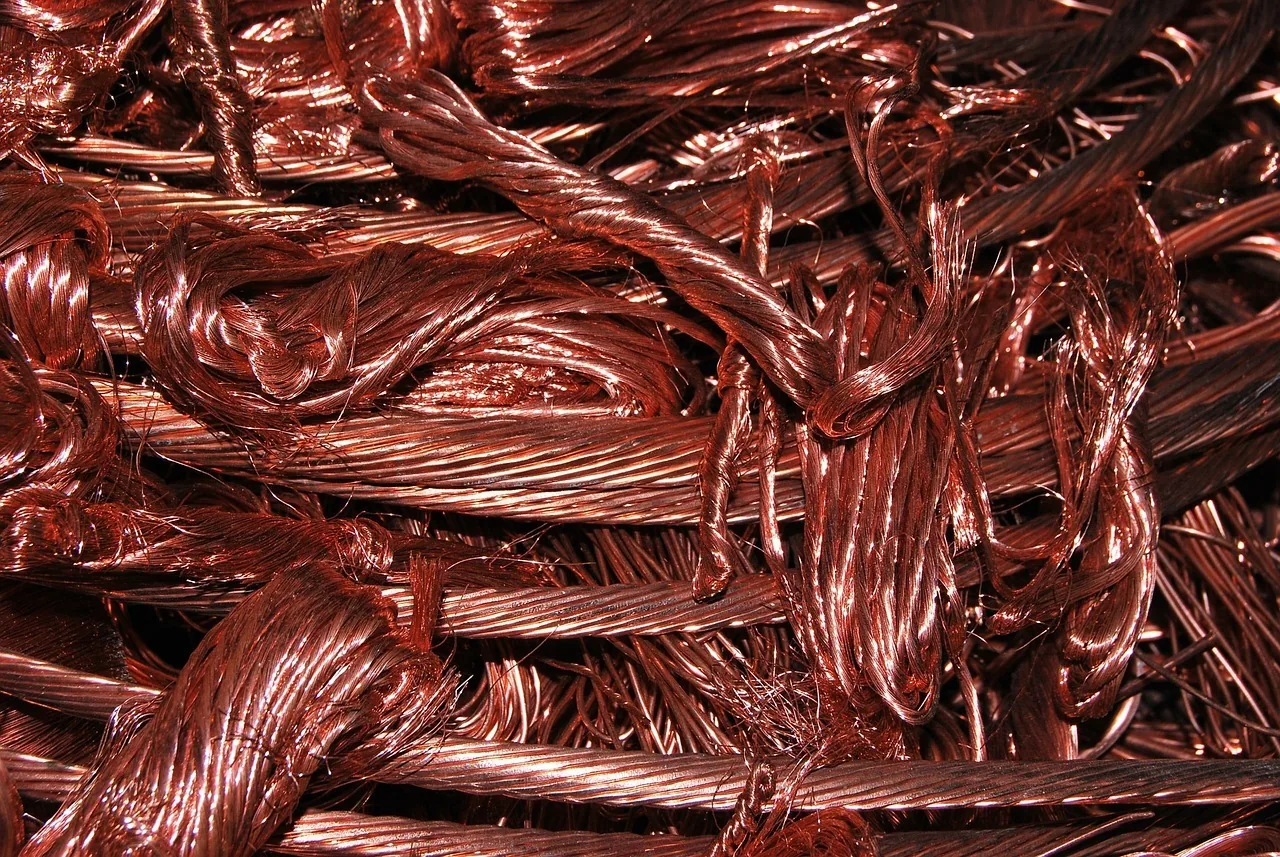

Le cuivre est un des principaux métaux mou et malléable qui est incroyablement ductile (capable d'être étiré en fils fins) grâce à sa structure atomique qui contient des électrons faiblement liés. Cela lui confère une excellente conductivité électrique ainsi qu'une excellente conductivité thermique, ce qui signifie qu'il peut absorber facilement la chaleur sans s'abîmer ou perdre sa forme. Sa résistance à la corrosion en fait également un excellent choix pour de nombreuses applications techniques.

Comment réussir le brasage du cuivre ?

Le soudage du cuivre nécessite un certain niveau de protection. Sans cela, les fumées dangereuses et les températures brûlantes peuvent entraîner des blessures ou des maladies. Il est donc essentiel de toujours porter un casque et des gants pendant le brasage. Le casque doit bloquer l'émission de fumées et de gaz nocifs générés pendant le processus, tandis que les gants doivent être fabriqués dans un matériau ignifuge. Cette combinaison d'équipements de sécurité vous protégera contre tout danger potentiel et vous permettra d'exécuter votre travail en toute confiance.

Le soudage du cuivre nécessite les bons outils et une préparation minutieuse. Il est préférable d'être très vigilant lors du soudage du cuivre pour s'assurer que le travail est effectué correctement. Avant de commencer tout projet impliquant une soudure, assurez-vous d'avoir tous les outils nécessaires, tels que le flux, les pinces, la soudure sans plomb et un fer à souder de bonne qualité. Une fois que vous avez rassemblé toutes vos fournitures, vous êtes presque prêt à commencer votre aventure de soudure !

Pour souder du cuivre, il faut tout d'abord préparer soigneusement les deux surfaces avant de commencer, afin qu'elles soient propres et exemptes de saletés ou de débris qui pourraient empêcher la soudure d'adhérer correctement ou créer des points faibles dans votre joint plus tard. Toute petite imperfection ou saleté peut causer des difficultés considérables pendant le processus de soudure. Une fois vos surfaces préparées, vous aurez besoin d'un flux spécialement conçu pour le soudage du cuivre (tous les flux ne conviennent pas). Appliquez-le généreusement avant de chauffer votre fer à souder. Si vous le surchauffez, vous risquez d'endommager le métal en l'oxydant ; surveillez donc les niveaux de température tout au long de cette étape. Lorsque votre fer est suffisamment chaud, appliquez de petites quantités de soudure uniformément sur tous les côtés de votre joint jusqu'à ce qu'il forme une surface lisse - ne précipitez pas cette étape car toute erreur ici pourrait affaiblir votre connexion plus tard ! Laissez le joint refroidir naturellement avant de passer aux étapes suivantes, comme le test de continuité avec un multimètre si nécessaire.

Pourquoi souder du cuivre ?

Le soudage du cuivre présente plusieurs avantages par rapport à d'autres méthodes d'assemblage telles que la soudure ou les fixations mécaniques comme les vis ou les rivets. Ces avantages comprennent une meilleure fiabilité grâce à un meilleur contact électrique entre les composants assemblés et une meilleure dissipation de la chaleur grâce à une conductivité thermique accrue entre les pièces assemblées. En outre, les joints soudés ne nécessitent pas de structures de support supplémentaires, comme celles requises par l'utilisation de boulons ou de vis, ce qui en fait souvent des solutions beaucoup plus légères ! Enfin, les joints soudés sont beaucoup moins susceptibles de se corroder que les fixations mécaniques, ce qui les rend parfaits pour les applications extérieures ou les zones exposées à des produits chimiques/environnements difficiles où la corrosion pourrait rapidement devenir un problème.

Brasage tendre et brasage fort, deux familles à ne pas confondre

Le vocabulaire courant parle de souder un tube de cuivre, alors que l’opération décrite plus haut est presque toujours un brasage. La distinction n’est pas un scrupule de terminologie : elle porte sur ce qui fond réellement. Dans un soudage au sens strict, les bords des pièces entrent eux-mêmes en fusion et se mélangent, avec ou sans apport. Dans un brasage, le métal de base ne fond jamais : seul l’alliage d’apport passe à l’état liquide, puis il est aspiré entre les deux surfaces et adhère en les mouillant. Cette différence explique pourquoi un tube brasé conserve exactement sa géométrie et pourquoi la qualité du joint dépend davantage de la propreté des surfaces que de la puissance de la flamme.

La frontière des 450 degrés

L’usage sépare les brasages selon la température de fusion de l’apport, avec une frontière conventionnelle située autour de 450 °C. En dessous, on parle de brasage tendre : les alliages à base d’étain fondent dans une plage de quelques centaines de degrés, se travaillent au chalumeau de petite taille et conviennent aux réseaux d’eau sanitaire à pression modérée. Au-dessus, le brasage fort emploie des apports cuivre-phosphore ou des alliages contenant de l’argent, qui exigent une flamme plus chaude et offrent une tenue mécanique nettement supérieure. Les circuits frigorifiques et les canalisations soumises à des contraintes sévères relèvent de cette seconde famille, souvent avec des exigences de qualification propres à l’installateur.

Le flux, ni facultatif ni universel

Le rôle du décapant est mal compris parce qu’il est invisible une fois le joint terminé. Sa fonction est de dissoudre la fine couche d’oxyde qui se forme instantanément sur le cuivre chauffé et d’empêcher qu’elle ne se reforme pendant la montée en température. Sans lui, l’apport reste en boule et refuse de s’étaler, quelle que soit la chaleur appliquée. Chaque famille d’apport réclame toutefois un flux adapté à sa plage de fusion : un décapant prévu pour l’étain se dégrade et cesse d’agir bien avant qu’un alliage d’argent n’atteigne son point de fusion. Un cas particulier mérite d’être connu : sur un assemblage cuivre sur cuivre, certains apports cuivre-phosphore se passent de flux, le phosphore jouant lui-même ce rôle réducteur, ce qui ne vaut plus dès qu’un laiton entre dans l’assemblage.

Reconnaître un joint brasé qui va lâcher

Un raccord brasé fuit rarement le jour de sa réalisation. Il tient à la mise en eau, résiste quelques semaines, puis suinte à la première variation de pression ou de température. Cette latence entretient l’idée d’une fatalité, alors que la plupart des défaillances se lisent sur le joint terminé, avant même l’essai. Savoir relire un assemblage à l’œil évite de refaire un réseau entier pour une seule mauvaise pénétration. Trois familles de défauts couvrent l’essentiel des cas rencontrés : un mouillage incomplet, un jeu inadapté entre les pièces et une conduite thermique trop brutale.

Le mouillage, révélateur de la préparation

Le signe le plus fiable tient en un mot : le congé. Sur un joint sain, l’apport forme un mince liseré continu et concave tout autour de l’emboîtement, preuve qu’il a été aspiré à l’intérieur puis qu’il a reflué. Un cordon épais, bombé, posé sur le cuivre comme une goutte figée signale l’inverse : l’alliage a fondu mais n’a pas mouillé, il repose sur une couche d’oxyde ou sur un reste de gras. La cause remonte presque toujours à la préparation, c’est-à-dire à un tube insuffisamment abrasé, à un raccord manipulé à mains grasses ou à un décapant appliqué après le début du chauffage. Aucun excès d’apport ne rattrape un défaut de mouillage : ajouter du métal ne fait qu’épaissir une croûte extérieure qui donne l’illusion d’un joint plein.

Le jeu capillaire, ni trop large ni trop serré

La capillarité qui aspire l’apport ne fonctionne que dans un intervalle étroit entre le tube et le raccord. Les raccords du commerce sont dimensionnés pour ce jeu, si bien que le problème vient rarement de la pièce neuve et presque toujours de sa manipulation. Un tube coupé à la scie et non ébavuré laisse une collerette qui bloque l’insertion, un tube pincé par une pince multiprise devient légèrement ovale, un tube recoupé sur un ancien réseau garde parfois une déformation invisible à l’œil.

Surchauffe, résidus et vie ultérieure du réseau

Chauffer davantage est le réflexe le plus contre-productif du débutant. Passé une certaine température, le décapant se consume et perd tout pouvoir réducteur, le cuivre se couvre d’un oxyde noir que l’apport ne mouille plus, et l’opérateur se retrouve à insister sur une surface devenue définitivement hostile. Le geste correct consiste à chauffer le raccord de manière enveloppante, à retirer la flamme dès que l’apport commence à fondre au contact du métal, puis à laisser refroidir sans refroidir brutalement à l’eau. Reste une étape régulièrement oubliée : le rinçage des résidus de décapant, dont l’acidité peut attaquer le cuivre à long terme sur la face externe du joint. Un dernier point concerne la cohabitation des métaux : une jonction directe entre cuivre et acier en présence d’eau réunit les conditions d’une corrosion galvanique, deux métaux dissemblables et un électrolyte, et c’est l’acier qui se dégrade. Les raccords isolants existent précisément pour rompre ce contact.
